Bel- és kültéri kötődobozok kötésekhez, elosztáshoz és DIN-sínes szereléshez. Fém-, polikarbonát- és ABS-házak NEMA és IP65+ besorolásban, raktárról vagy méretre.

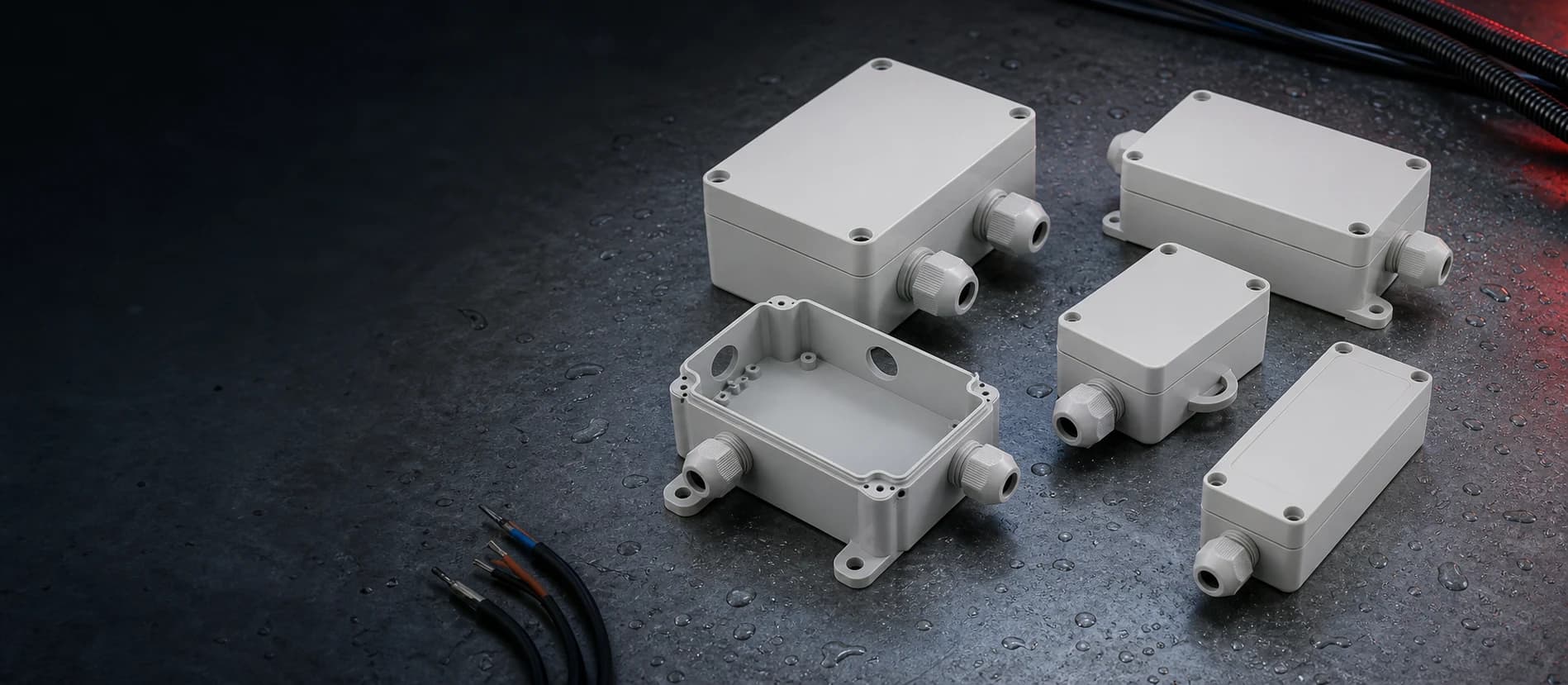

Öt kötődoboz-családot szállítunk bel- és kültéri kábelezéshez, kapcsolószekrény-gyártáshoz és DIN-sínes szereléshez. Szállítás előtt mindegyik megmunkálható, nyomtatható vagy lézerrel jelölhető az Ön specifikációja szerint.
Alumínium és acél kötődobozok ipari kábelezéshez, ahol ütésállóság, EMI-árnyékolás vagy magasabb üzemi hőmérséklet szükséges.
ABS és polikarbonát kötődobozok magas ütésállósággal, UV-stabilizált testtel és nagy munkafelületű fedéllel.

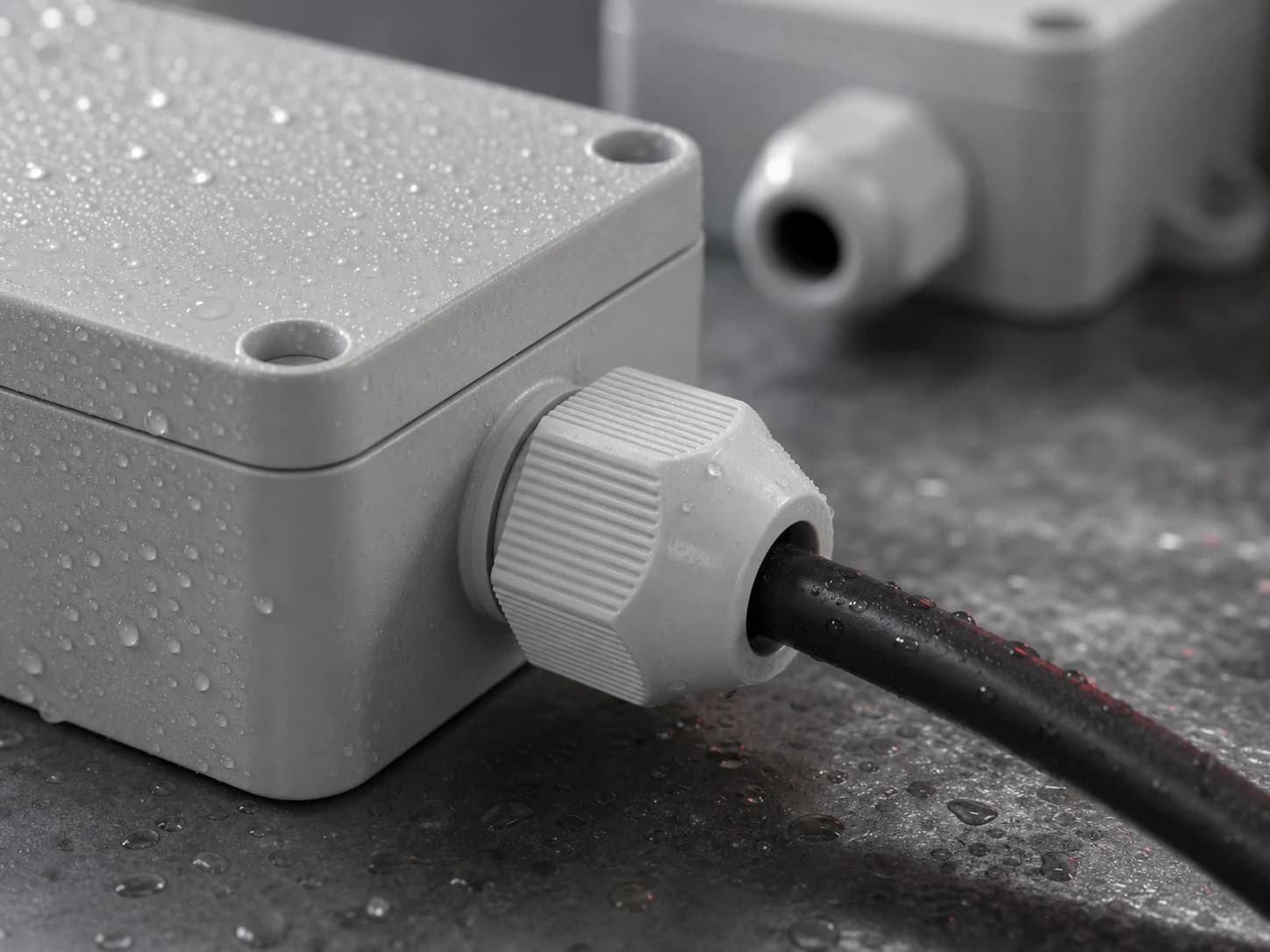

Teljesen porálló, sugárzó víz ellen védett kültéri dobozok tömített tömszelencékkel és UV-stabilizált fedéllel - tartós kültéri kitettséghez.
Beépített 35 mm-es DIN-sín a dobozban sorkapcsokhoz, relékhez, biztosítótartókhoz és kis PLC-kkel. Tömszelence- és szellőzőkivágásokkal.
Nagyobb kötődobozok belső szerelőlappal kismegszakítókhoz, mágneskapcsolókhoz és kis motorindítókhoz. Knockoutok és tömszelencelemezek elérhetők.
A védettség határozza meg, hová telepíthető a doboz. Koppintson egy védettségre, hogy lássa a teljes meghatározást, a tipikus felhasználást és a NEMA megfelelőjét.

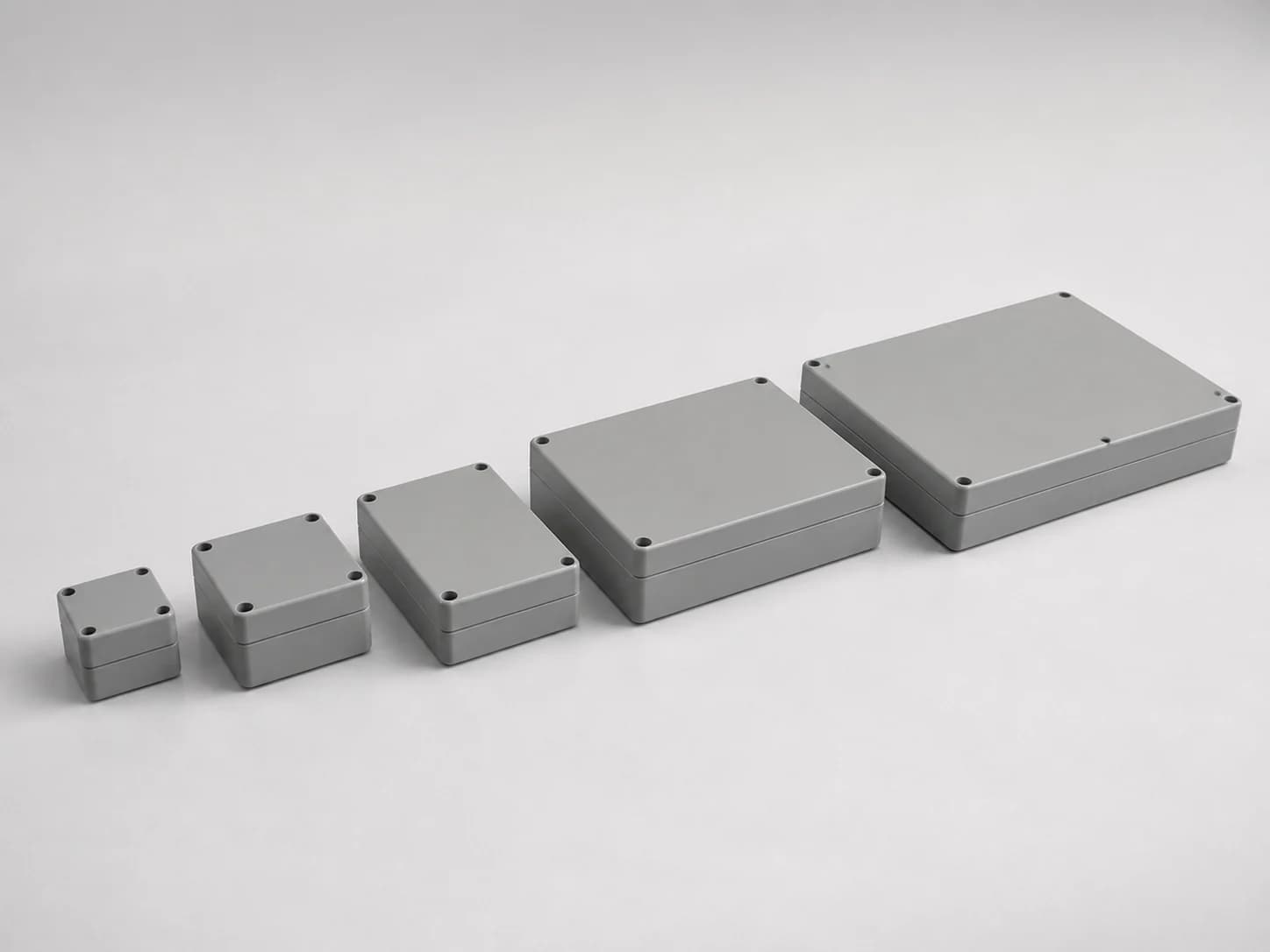

Teljes IP és NEMA táblázat megnyitásaVálassza a legkisebb dobozt, amely 30-40 százalék tartalék térfogattal befogadja a vezetékeit. A tömszelencék száma is korlátozza a méretet, akárcsak a belső térfogat.
| Mérettartomány | Tipikus méretek (Sz x M x Mé) | Kábelbevezetések | Felhasználás |
|---|---|---|---|
| Kicsi | 80 x 80 x 50 mm | 2-3 x M16 | 2-4 vezetékes kötés, érzékelő-leágazás, világítás-leágazás. |
| Közepes | 150 x 110 x 70 mm | 4-6 x M16/M20 | Többvezetékes elosztás, EV-töltő elővezetékezés, műszerezési marshalling. |
| Nagy | 200 x 150 x 100 mm | 6-10 x M20/M25 | Alelosztás, motorvezérlés-leágazás, telekom patch. |
| Extra nagy | 300 x 220 x 120 mm | 8-12 x M25/M32 | Panel-dobozok szerelőlappal, kis kapcsolószekrények, kültéri combinerek. |
A megadott méretek tipikus raktári méretek. Egyedi méretű, kivágású és tömszelence-elrendezésű kötődobozokat CNC-megmunkálással gyártunk megrendelésre.
Ezeket gyakran szinonimaként használják, valójában különböző telepítéseket jelölnek. Az anyagjegyzékben a helyes kifejezést használva biztosítható, hogy a kapott alkatrész megfeleljen a specifikációnak.
Kis vagy közepes doboz kábelek összekötésére, szétosztására vagy leágazására. Aktív elemek és megszakítók nélkül.
Nagyobb doboz belső szerelőlappal, amely megszakítókat, mágneskapcsolókat, reléket vagy kis PLC-t fogad.
Általános kategória, amely lefedi az összes tömített burkolatot elektromos, elektronikus vagy vezérlő berendezésekhez, a kötődoboztól az álló szekrényig.
Küldje el rajzát, kábellistáját vagy alap követelményeit. Mérnökcsapatunk a megfelelő alaptestet, felületkezelést és tömszelence-elrendezést javasolja, és CNC-megmunkált vagy lézerrel jelölt változatra ad árajánlatot, ha a raktári méret nem megfelelő.
