IP-Schutzarten
IP-Schutzarten sind ein internationaler Standard, der angibt, wie viel Schutz elektronische Gehäuse und mechanische Umhüllungen gegen Staub, Flüssigkeiten und äußere Einflüsse bieten. In diesem Leitfaden erklären wir, was IP-Schutzarten sind, warum sie wichtig sind und welche verschiedenen Anwendungsbereiche es gibt, mit anschaulichen Beispielen.
Was bedeutet eine IP-Schutzart?
IP-Codes bestehen aus den Buchstaben IP, gefolgt von zwei Ziffern. Die erste Ziffer gibt die Beständigkeit des Geräts gegen feste Gegenstände an, während die zweite Ziffer den Schutzgrad gegen Flüssigkeiten beschreibt. Dieses System liefert klare und einheitliche Informationen über die Widerstandsfähigkeit eines Produkts.
Beispiel: IP67
- 6: Vollständig gegen Staub geschützt.
- 7: Wasserbeständig in 1 Meter Tiefe für bis zu 30 Minuten.
Warum sind IP-Schutzarten wichtig?
IP-Codes liefern klare und messbare Informationen über die Widerstandsfähigkeit eines Produkts und ersetzen vage Begriffe wie „wasserdicht" oder „staubdicht". So können Benutzer das für ihre Bedürfnisse am besten geeignete Gehäuse auswählen.

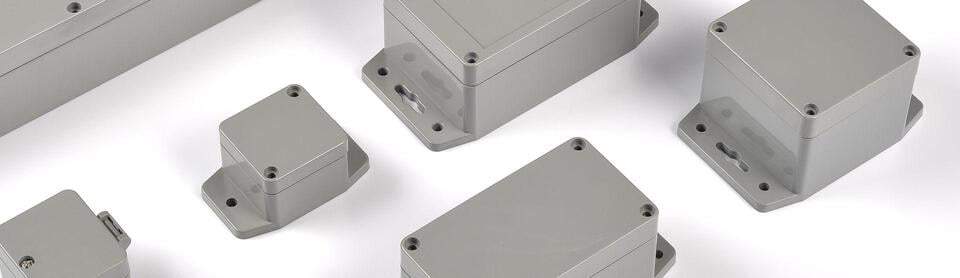

IP67 Montageständer Dichtungsgehäuse von Solidshell
Was bedeuten die Ziffern in einer IP-Schutzart?
Jede Ziffer im IP-Code steht für ein bestimmtes Schutzniveau. Die folgenden Tabellen erläutern diese Stufen und die zugehörigen Testdetails.
Erste Ziffer: Schutz gegen feste Gegenstände
| Ziffer | Schutzniveau | Testdetails |
|---|---|---|
| 0 | Kein Schutz. | Nicht gegen das Eindringen fester Gegenstände getestet. |
| 1 | Gegenstände >50mm. | Schutz gegen große Flächen (z. B. versehentlicher Kontakt mit der Hand). |
| 2 | Gegenstände >12,5mm. | Schutz gegen Finger oder ähnliche Gegenstände. |
| 3 | Gegenstände >2,5mm. | Werkzeuge, Drähte usw. |
| 4 | Gegenstände >1mm. | Nägel, feine Werkzeuge und kleine Gegenstände. |
| 5 | Teilweiser Schutz gegen Staub. | Kleine Partikel können eindringen, beeinträchtigen aber nicht den Betrieb. |
| 6 | Vollständiger Schutz gegen Staub. | Unter Vakuum getestet. Vollständig beständig gegen Staubeintritt. |
Zweite Ziffer: Schutz gegen Flüssigkeiten
| Ziffer | Schutzniveau | Testdetails |
|---|---|---|
| 0 | Kein Schutz. | Nicht gegen das Eindringen von Flüssigkeiten getestet. |
| 1 | Senkrecht tropfendes Wasser. | 10 Minuten Test, entspricht 1 mm Niederschlag pro Minute. |
| 2 | Tropfendes Wasser bei 15° Neigung. | 2,5 Minuten in jede Richtung, insgesamt 10 Minuten. |
| 3 | Sprühwasser im 60°-Winkel. | 5 Minuten Wassersprühen. Druck: 50-150 kPa. |
| 4 | Spritzwasser aus allen Richtungen. | Schutz gegen Wasserspritzer für 10 Minuten. |
| 5 | Niederdruck-Wasserstrahlen. | 3 Minuten Test, 12,5 L/min Wasserdurchfluss. |
| 6 | Hochdruck-Wasserstrahlen. | 3 Minuten Test, 100 L/min Wasserdurchfluss und 100 kPa Druck. |
| 7 | Zeitweiliges Untertauchen. | 30 Minuten Eintauchen in 1 Meter Tiefe. |
| 8 | Dauerhaftes Untertauchen. | Schutz gemäß der vom Hersteller angegebenen Tiefe und Dauer. |
| 9K | Hochtemperatur-Hochdruckwasser. | 30 Sekunden in jede Richtung, insgesamt 2 Minuten. |

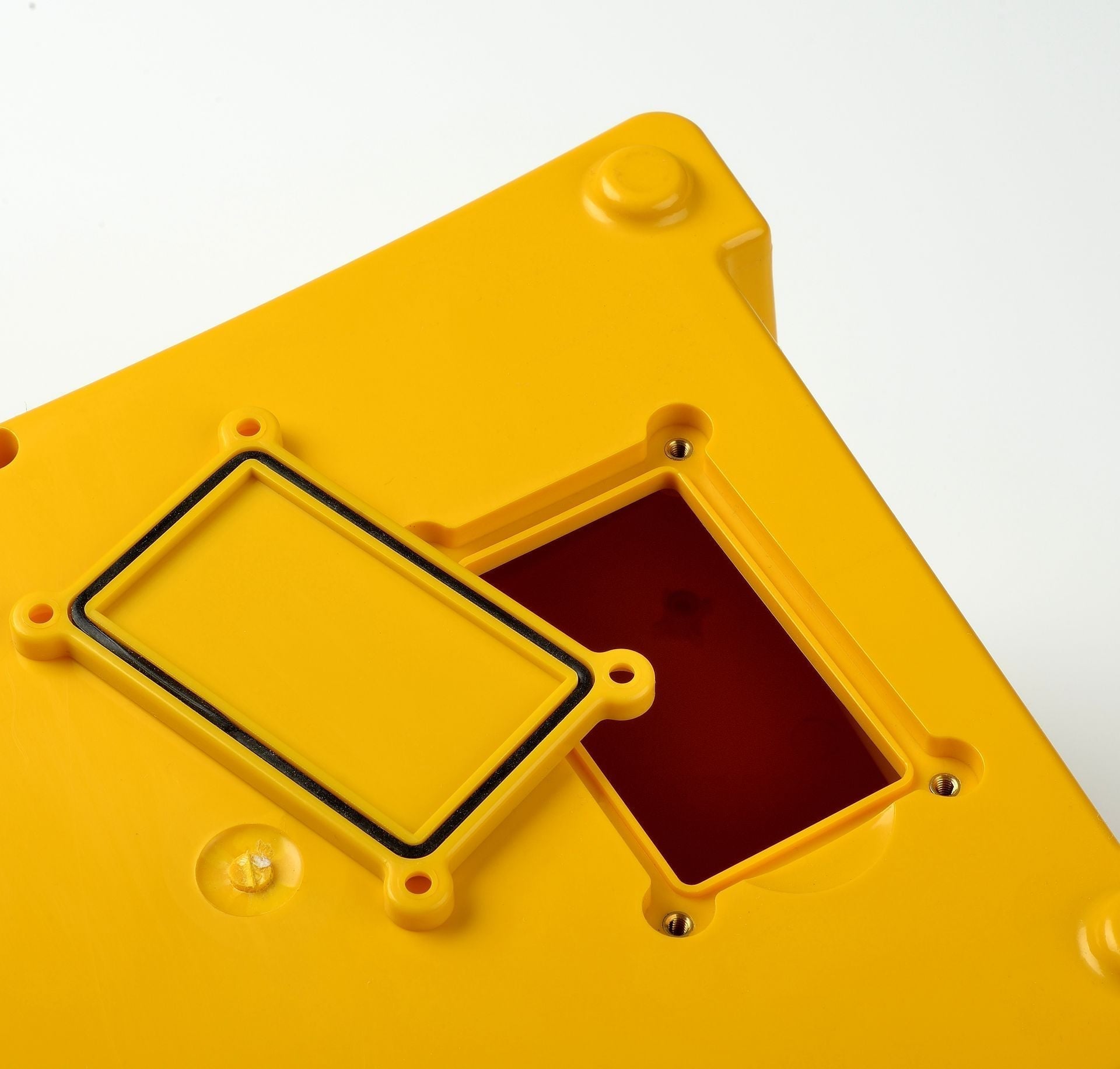

Dichtungen werden in der Regel verwendet, um die Wasserbeständigkeit sicherzustellen.
Gängige IP-Schutzarten und Anwendungsbereiche
IP65: Staub- und Wasserstrahlbeständig
- Schutz: Vollständiger Schutz gegen Staub; beständig gegen Niederdruck-Wasserstrahlen.
- Anwendungsbereiche: Outdoor-Schaltkästen, Fabrikausrüstung und Beleuchtungsgeräte.
IP67: Staub- und zeitweise Wasserbeständig
- Schutz: Vollständiger Schutz gegen Staub; wasserbeständig bis 1 Meter Tiefe für 30 Minuten.
- Anwendungsbereiche: Landwirtschaftliche Geräte, Außensensoren und industrielle Steuerungsgeräte.
IP68: Staub- und dauerhaft Wasserbeständig
- Schutz: Vollständiger Schutz gegen Staub; dauerhafte Wasserbeständigkeit über 1 Meter Tiefe.
- Anwendungsbereiche: Schifffahrtselektronik, Unterwassergeräte und anspruchsvolle Industrieumgebungen.
Wie wählt man die richtige IP-Schutzart?
Bei der Auswahl eines Gehäuses oder Produkts sollten Sie folgende Fragen beantworten:
- Umgebung: Wird das Gerät in staubiger, nasser oder beides kombinierter Umgebung eingesetzt?
- Einwirkungsdauer: Ist der Kontakt dauerhaft oder vorübergehend?
- Anwendungsbereich: Besondere Anforderungen, wie z. B. Untertauchen oder Hochdruckreinigung.
Fazit
IP-Schutzarten sind von entscheidender Bedeutung, um sicherzustellen, dass Geräte in rauen Umgebungen sicher und langlebig sind.
Bei Solidshell bieten wir speziell für verschiedene Branchen entwickelte IP-wasserdichte Gehäuse an.
Darüber hinaus stehen wir Ihnen mit unseren Sonderfertigungsdiensten zur Seite, um die Anforderungen Ihrer Projekte zu erfüllen. Kontaktieren Sie uns für weitere Informationen und entdecken Sie unsere Lösungen!
