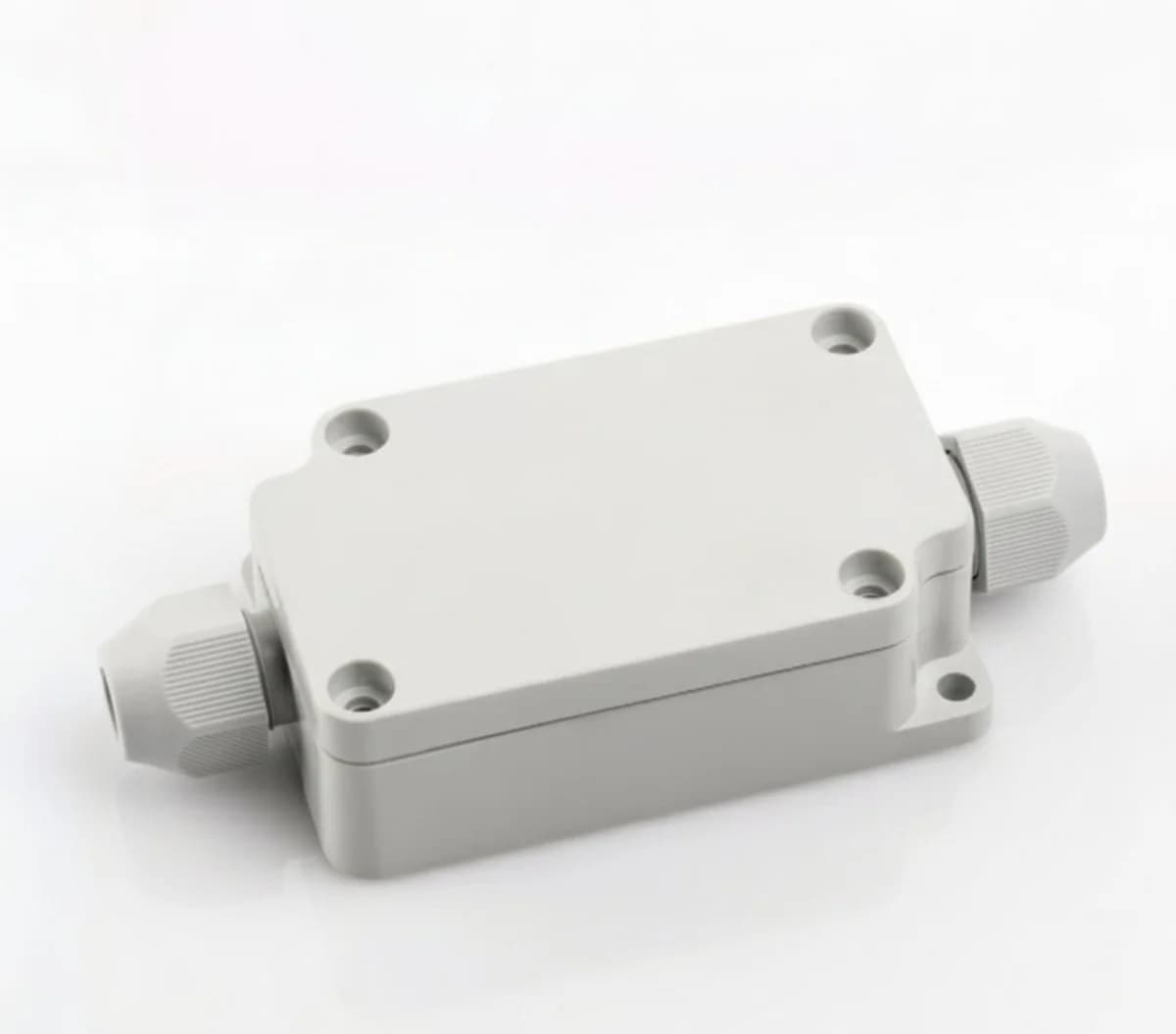

IP65 / IP67 / NEMA 4X
IP-Schutzklassen erklärt: IP54, IP65, IP66, IP67 und IP68 Bedeutung, NEMA-Vergleichstabelle und Auswahlhilfe für Industriegehäuse.
Jede IP-Schutzklasse besteht aus zwei Ziffern. Die erste beschreibt den Schutz gegen Festkörper und Staub, die zweite den Schutz gegen Flüssigkeiten. Eine höhere Ziffer bedeutet einen strengeren Schutz.
| 0 | Kein Schutz |
| 1 | Objekte größer als 50 mm (Handrücken) |
| 2 | Objekte größer als 12,5 mm (Finger) |
| 3 | Objekte größer als 2,5 mm (Werkzeuge, Drähte) |
| 4 | Objekte größer als 1 mm (dünne Drähte) |
| 5 | Staubgeschützt, geringer Staubeintritt ohne schädliche Wirkung |
| 6 | Staubdicht, kein Eindringen von Staub |
| 0 | Kein Schutz |
| 1 | Senkrecht tropfendes Wasser |
| 2 | Tropfwasser bei bis zu 15 Grad Neigung |
| 3 | Sprühwasser bis 60 Grad zur Senkrechten |
| 4 | Spritzwasser aus allen Richtungen |
| 5 | Strahlwasser, Düse 6,3 mm |
| 6 | Starkes Strahlwasser, Düse 12,5 mm |
| 7 | Zeitweiliges Untertauchen bis 1 m für 30 Minuten |
| 8 | Dauerhaftes Untertauchen, vom Hersteller angegeben |
| 9 | Hochdruck- und Heißwasser (Dampfstrahlreinigung) |
Ein X ersetzt eine Ziffer, wenn dieser Schutzaspekt nicht geprüft wurde. IPX5 ist auf Strahlwasser geprüft, aber nicht auf Festkörperschutz zertifiziert.

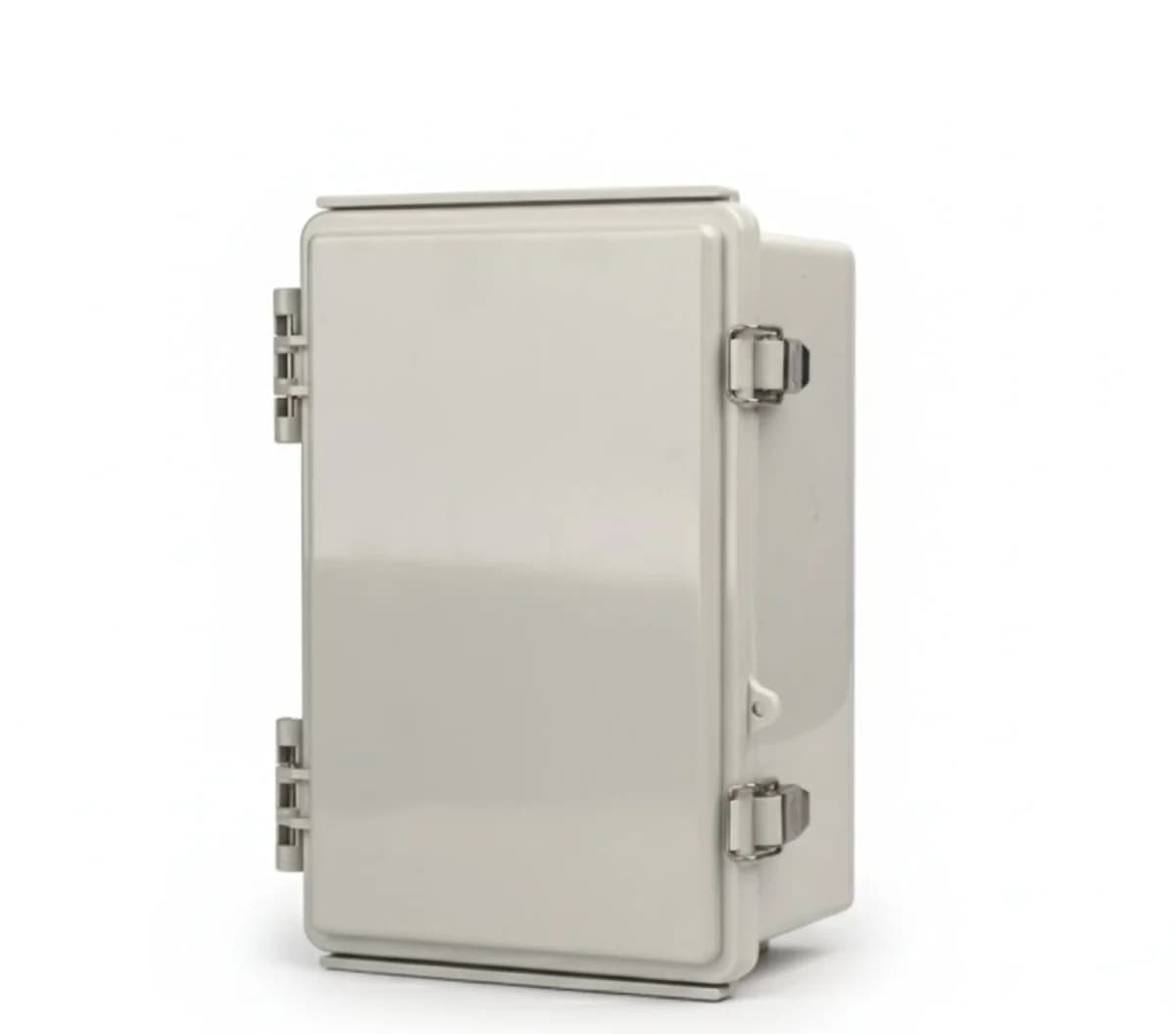

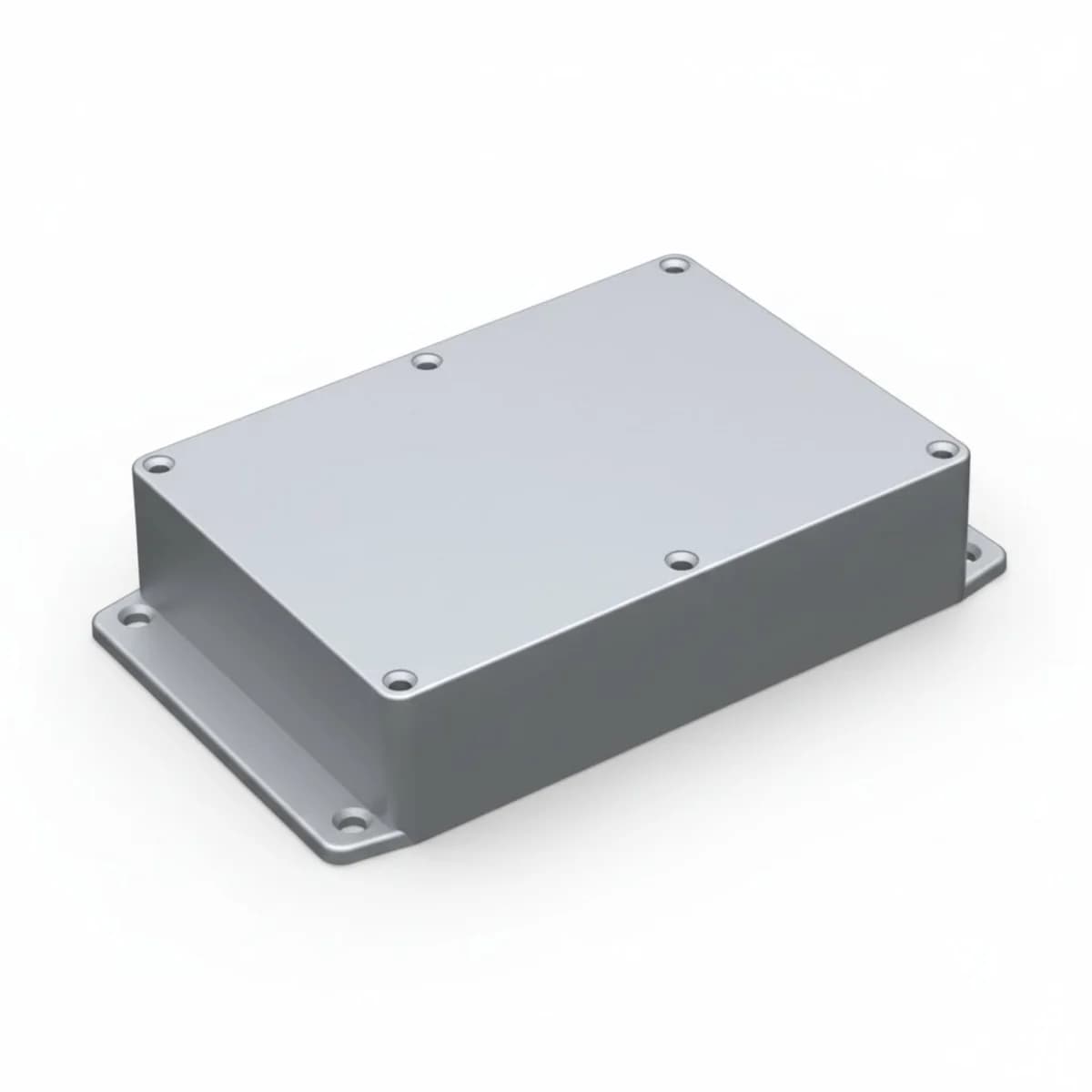

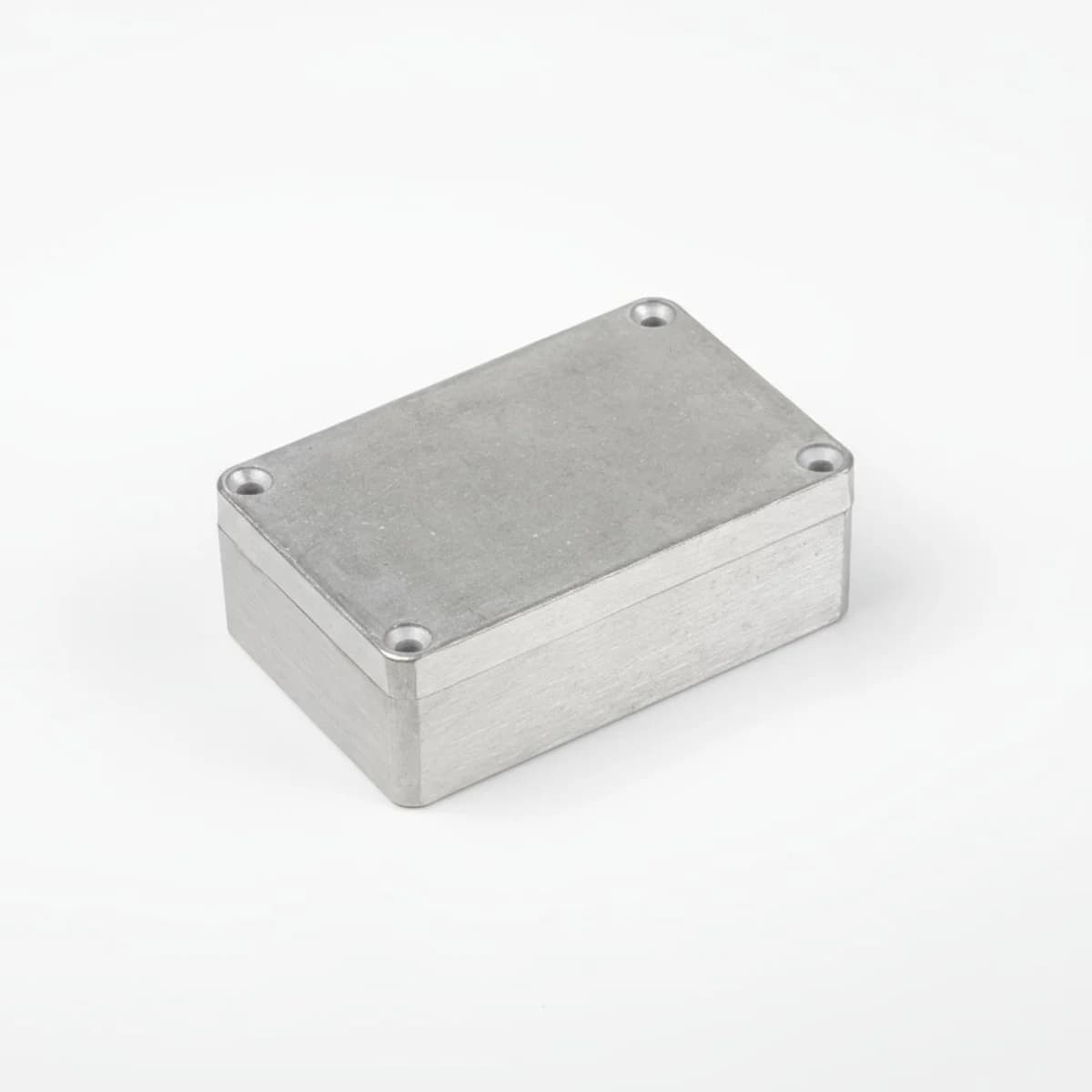

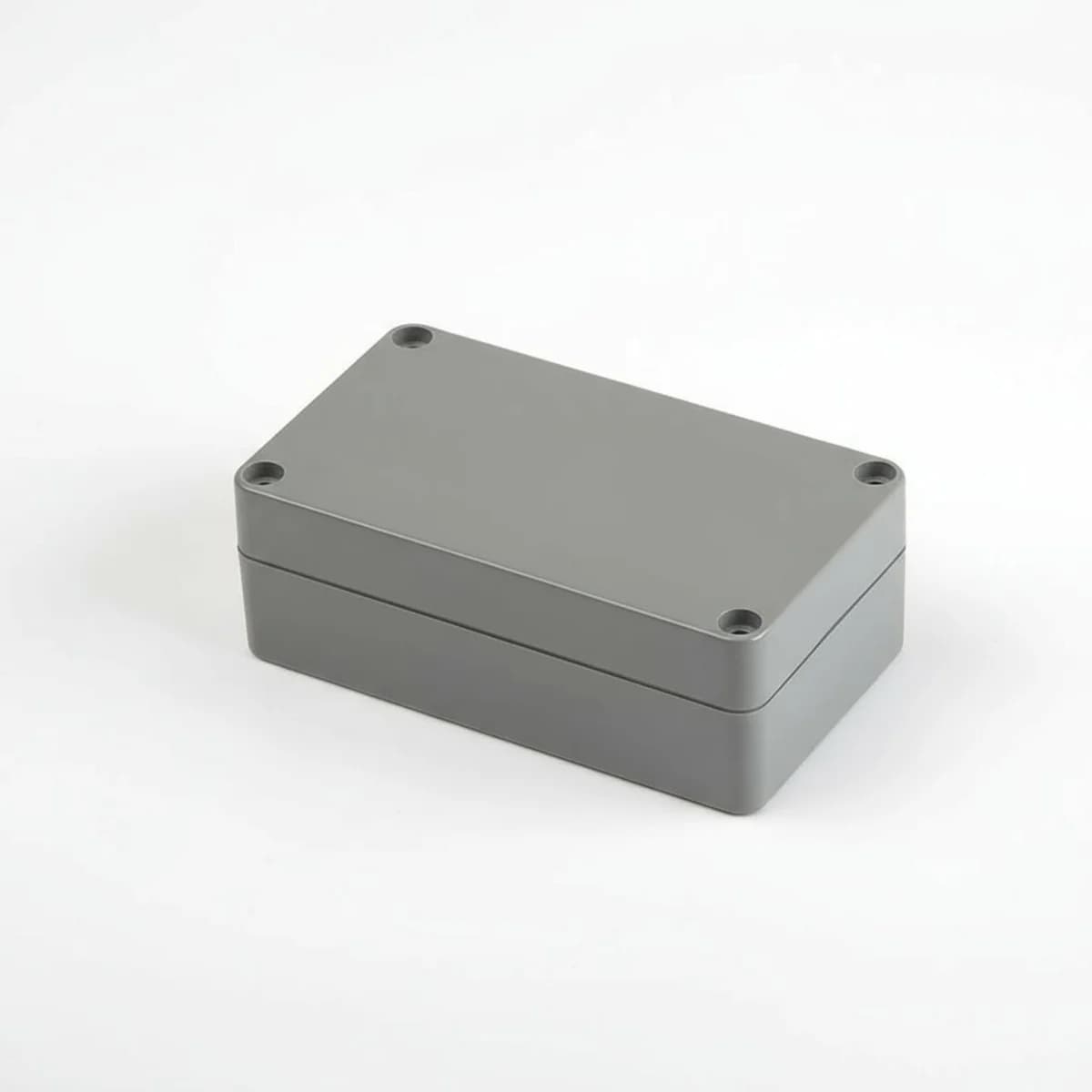

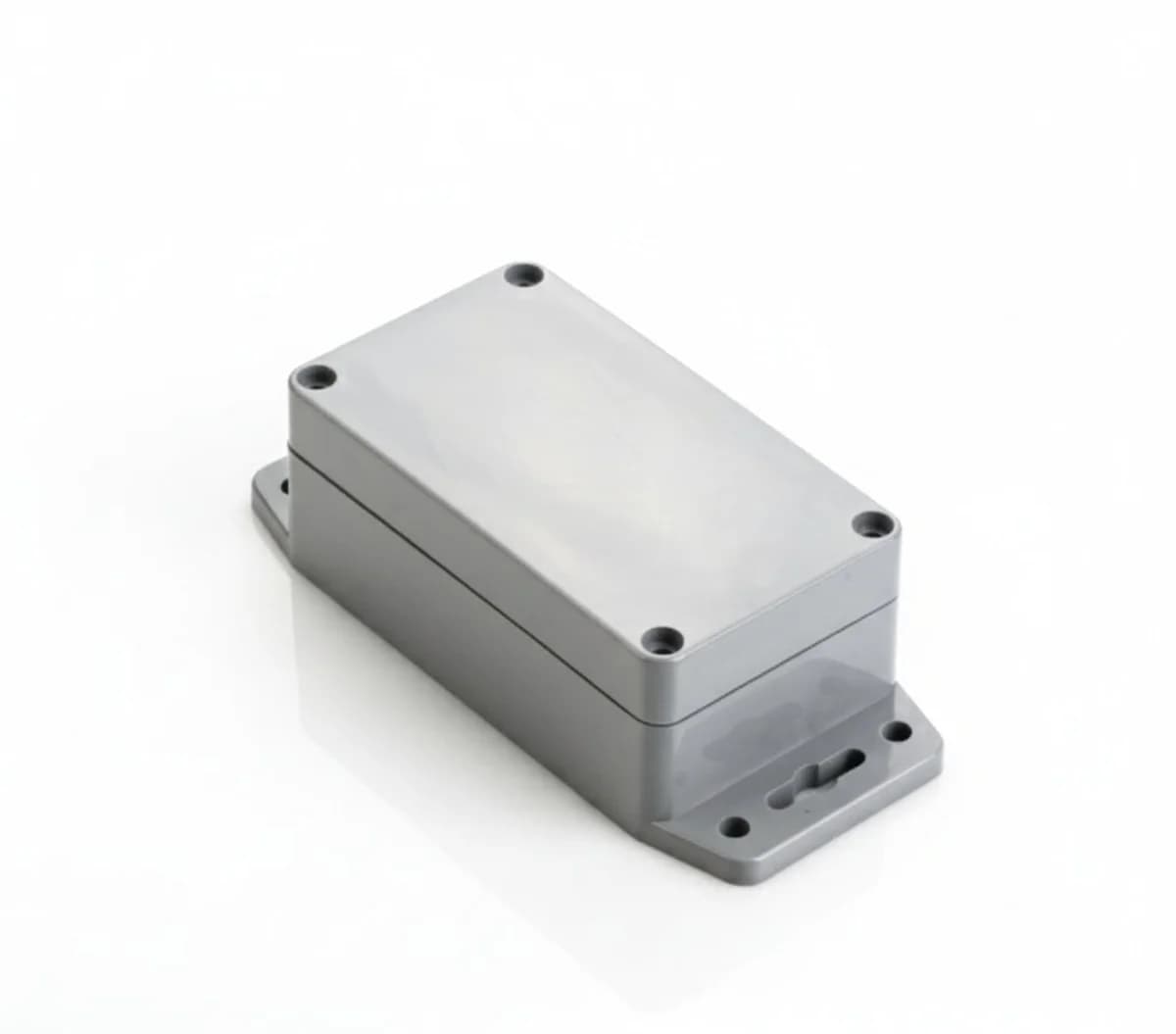

Wählen Sie die niedrigste Schutzklasse, die zu Ihrer Einsatzumgebung passt. Höhere Klassen verursachen mehr Aufwand bei Dichtungen und Montage und können für Innenanwendungen überdimensioniert sein.
NEMA-Schutzklassen (Nordamerika) und IP-Schutzarten (international) beschreiben ähnliche Schutzgrade. Die Tabelle zeigt die gängigsten Entsprechungen und wovor jede Klasse schützt.
Das hängt von Ihrem Standort ab. In Europa und Asien werden IP-Schutzarten verwendet. In Nordamerika ist NEMA gebräuchlicher, allerdings wird IP zunehmend als globaler Standard eingesetzt. NEMA stellt zusätzlich Anforderungen, die IP nicht abdeckt, wie etwa Korrosionsbeständigkeit.
| IP-SCHUTZART ÄQUIVALENT | NEMA-SCHUTZKLASSE | BESCHREIBUNG |
|---|---|---|
| IP10 | NEMA 1 | Innenbereich. Schutz gegen herabfallenden Schmutz. |
| IP11 | NEMA 2 | Innenbereich. Schutz gegen herabfallenden Schmutz und Tropfwasser. |
| IP14 | NEMA 3 | Außenbereich. Schutz gegen Regen, Graupel und windgetriebenen Staub. Schützt auch gegen Schäden durch Eisbildung an der Außenseite des Gehäuses. |
| IP14 | NEMA 3R | Außenbereich. Schutz gegen Regen und Graupel. Schützt auch gegen Schäden durch Eisbildung an der Außenseite des Gehäuses. |
| IP14 | NEMA 3S | Innen- und Außenbereich. Schutz gegen Regen, Graupel und windgetriebenen Staub. Externe Mechanismen sind trotz Eisablagerungen betriebsbereit. |
| IP52 | NEMA 12 | Innenbereich. Schutz gegen herabfallenden Schmutz, Schwebestaub und tropfende nichtätzende Flüssigkeiten. |
| IP54 | NEMA 13 | Innenbereich. Schutz gegen Staub, herabfallenden Schmutz, Spritzwasser, Öl und nichtätzende Kühlmittel. |
| IP66 | NEMA 4 | Innen- oder Außenbereich. Schutz gegen windgetriebenen Staub, Regen, Spritzwasser und Strahlwasser. Schützt auch gegen Schäden durch Eisbildung an der Außenseite des Gehäuses. |
| IP66 | NEMA 4X | Innen- oder Außenbereich. Schutz gegen windgetriebenen Staub, Regen, Spritzwasser, Strahlwasser und Korrosion. Schützt auch gegen Schäden durch Eisbildung an der Außenseite des Gehäuses. |
| IP66 | NEMA 5 | Innenbereich. Schutz gegen herabfallenden Schmutz, sich absetzenden Schwebestaub und tropfende nichtätzende Flüssigkeiten. |
| IP67 | NEMA 6 | Innen- und Außenbereich. Schutz gegen herabfallenden Schmutz, Strahlwasser und Wassereintritt bei gelegentlichem vorübergehendem Untertauchen in begrenzter Tiefe. Schützt auch gegen Schäden durch Eisbildung an der Außenseite des Gehäuses. |
| IP67 | NEMA 6P | Innen- und Außenbereich. Schutz gegen Strahlwasser und Wassereintritt bei längerem Untertauchen in begrenzter Tiefe. Schützt auch gegen Schäden durch Eisbildung an der Außenseite des Gehäuses. |
Unser Engineering-Team hilft Ihnen, die richtige IP-Schutzklasse für Ihre Umgebung, Zertifizierungen und Ihr Budget zu wählen, ohne Überspezifikation.
