IP54 / IP65 / IP66 / IP67
Wand- und Bodenschränke, Outdoor-Schaltschränke und Klemmenkästen aus Polycarbonat, Aluminium und Edelstahl. Schutzklassen IP54 bis IP67, Sonderausschnitte per CNC, UV-Druck oder Lasermarkierung - direkt vom Hersteller aus 40 Jahren Schaltschrankbau.

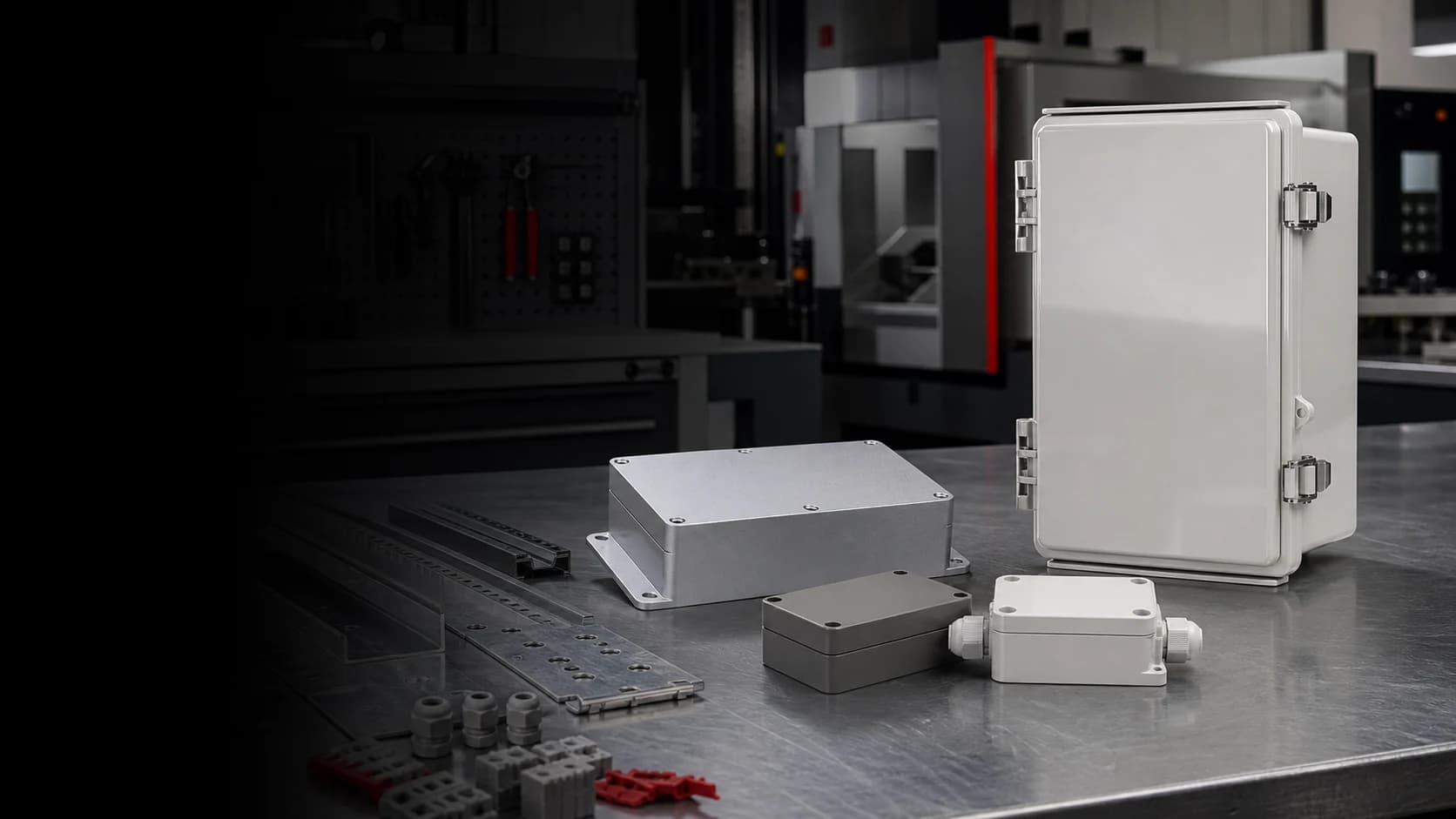

Wir fertigen fünf Schaltschrank-Bauformen für Maschinenbau, Energieverteilung, Gebäudetechnik und Outdoor-Anwendungen. Jede Bauform ist mit Sondermaßen, CNC-bearbeiteten Ausschnitten, Verschraubungsmustern und Beschriftung lieferbar.
Wandmontierte Schaltschränke aus Polycarbonat, ABS oder Stahlblech. Innenliegende Montageplatte, DIN-Hutschienen-Aufnahme und vorbereitete Kabelverschraubungen für eine schnelle, normgerechte Installation.
UV-stabile, staub- und strahlwassergeschützte Outdoor-Schaltschränke mit Dichtsystem, optionalem Sonnenschutzdach und durchdachten Kabelverschraubungen für die dauerhafte Außenmontage.
Schaltschränke aus Edelstahl 1.4301 (AISI 304) und 1.4404 (AISI 316L) für korrosive Umgebungen, Lebensmittel-, Chemie- und Marine-Anwendungen. Hygienic-Design auf Anfrage.
Schaltschränke aus Polycarbonat oder ABS mit hoher Schlagfestigkeit, integrierter Isolation und großzügig bearbeitbarer Deckelfläche für Schauglas, Anzeige und Beschriftung.
Kleinere Schaltkästen für Klemmleisten, Steckdosenverteiler, Sicherungshalter und einfache Verteilungen. Mit Hutschiene, Kabelverschraubungen und optionaler Beschriftung.

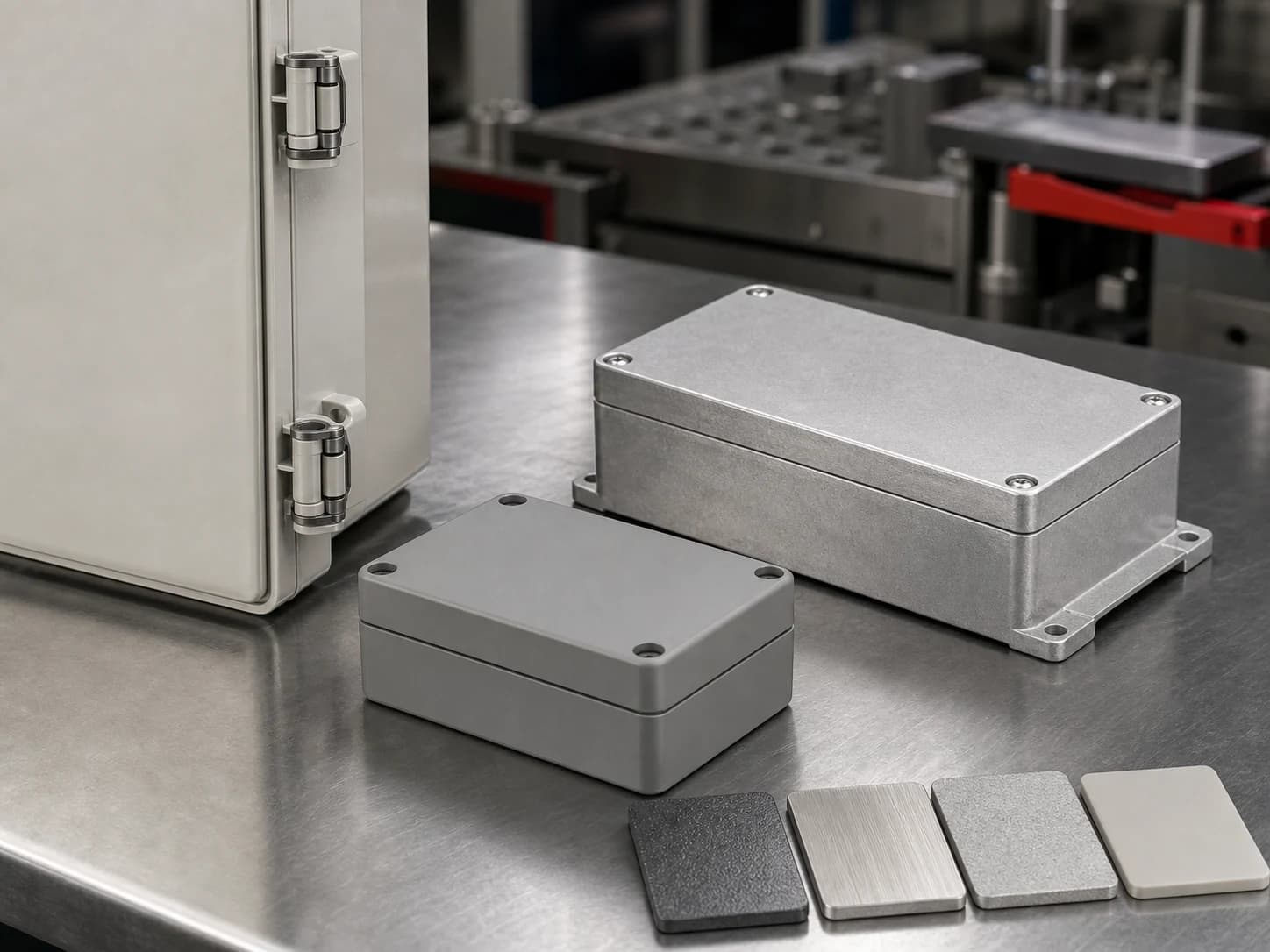

Das Material bestimmt Schutzart, Schlagfestigkeit, EMV-Verhalten und Lebensdauer im Feld. Wir liefern dieselbe Bauform in mehreren Materialien, damit Sie nicht zwischen Schutzart und Wirtschaftlichkeit wählen müssen.
Standardmaterial für Schaltschrankbau, RAL 7035 lichtgrau. Mechanisch belastbar, EMV-fest, einfach zu erden. Für Maschinenraum und Innenmontage.
Korrosionsbeständig gegen Reinigungsmittel, Salzluft und Lebensmittelumgebung. AISI 316L für aggressive Medien, AISI 304 als Standard-Edelstahl.
Leicht, korrosionsbeständig, gut zu bearbeiten. Druckguss- oder Profilgehäuse mit IP66, IK10 und hoher Wärmeableitung - bevorzugt für Outdoor und Hochfrequenz.
Schlagfest (IK08-IK10), UV-stabil, leicht. Polycarbonat für Outdoor und Lichtdurchlässigkeit, ABS für Innen- und kostenoptimierte Anwendungen.
Unser Sortiment deckt vom Klemmenkasten bis zum großen Wandschrank den gängigen Bedarf ab. Sondermaße fertigen wir in der CNC-Bearbeitung, einschließlich Aussparungen für Tastaturen, Anzeigen und Steckverbinder.
| Klasse | Maße (B x H x T) | Verfügbar als | Typischer Einsatz |
|---|---|---|---|
| Klein | 100 x 100 x 60 mm bis 200 x 150 x 100 mm | Kunststoff, Aluminium, Edelstahl | Klemmenkasten, Sensor-Verteiler, kleine Steuerungen. |
| Mittel | 300 x 200 x 130 mm bis 400 x 300 x 200 mm | Polycarbonat, Stahlblech, Edelstahl | Wandschrank für SPS, Frequenzumrichter, Unterverteilung. |
| Groß | 500 x 400 x 250 mm bis 800 x 600 x 300 mm | Stahlblech, Edelstahl, Aluminium | Schaltschrank für Maschinensteuerung, Outdoor-Combiner, Energieverteilung. |
| Extragroß / Sondermaß | Auf Anfrage, bis 1200 x 1000 x 400 mm und größer | Stahlblech, Edelstahl | Anreih- und Standschränke, kundenspezifische Anlagen. |
Alle Maße sind Außenmaße. Auf Anfrage liefern wir Sonderausführungen mit kundenspezifischen Bohrbildern, Kabelverschraubungs-Mustern, Sichtfenstern und Hutschienen-Anordnung.

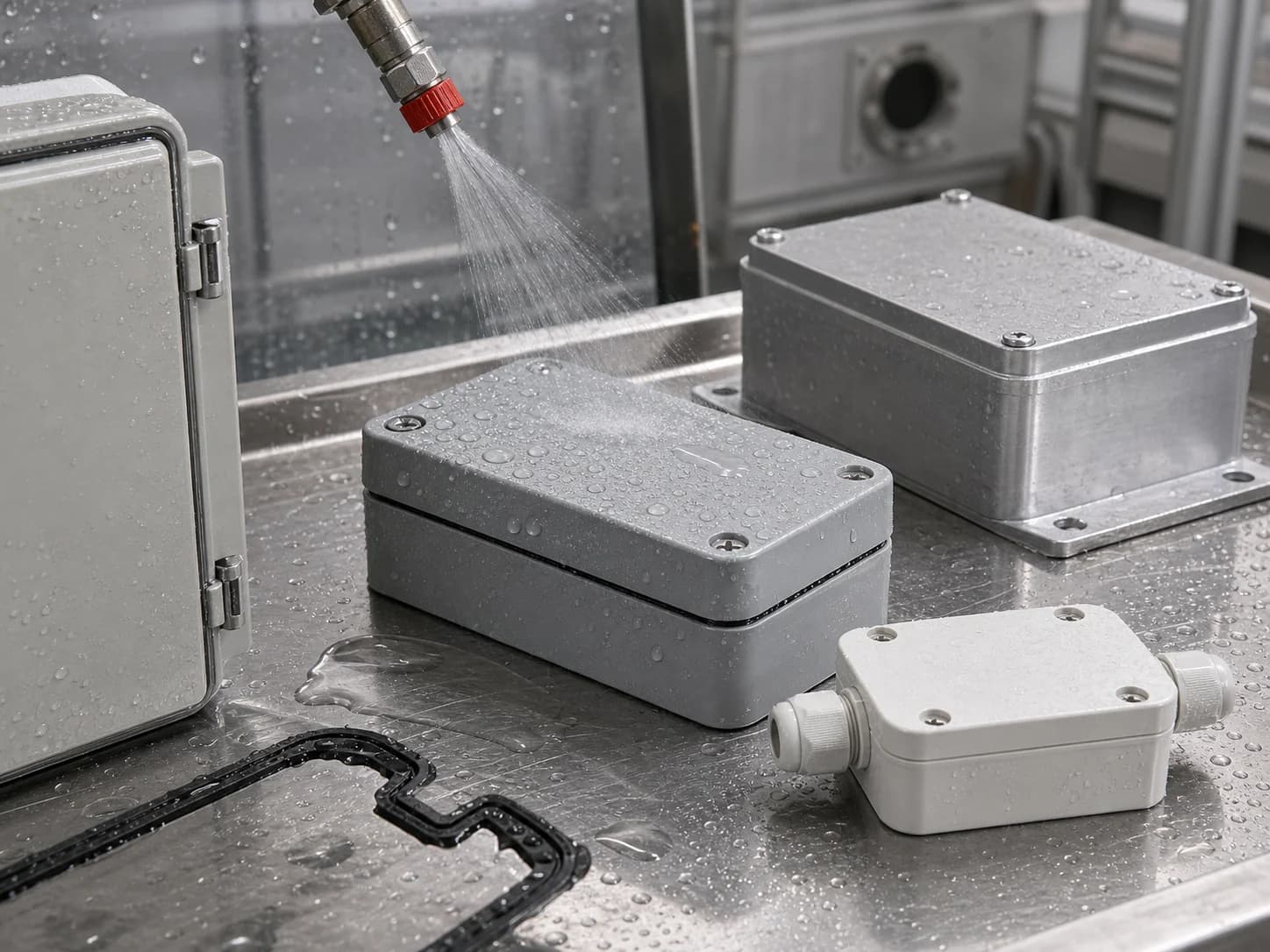

Die IP-Schutzart entscheidet, wo der Schaltschrank installiert werden darf. Innenmontage in trockenen Räumen reicht in der Regel mit IP54; für Maschinenhalle, Außen- und Reinigungsbereiche planen Sie IP65 oder höher. Tippen Sie auf eine Schutzart, um die vollständige Definition zu sehen.
Vollständige IP- und NEMA-Tabelle öffnenWir produzieren seit 1985 in eigener Fertigung. Jeder Standard-Schaltschrank lässt sich vor Versand individuell anpassen - ohne die typischen Werkzeugkosten eines Sonderbaus.
Aussparungen für Tastaturen, Anzeigen, Steckverbinder, Lüfter und Kabelverschraubungen nach Ihrer Zeichnung. Genauigkeit ±0,1 mm.
Dauerhafte Beschriftung von Klemmen, Funktionsfeldern, Typenschildern und Seriennummern - laserbeständig gegen Reinigungsmittel und UV.
Vollfarb-UV-Druck für Logos, Bedienfelder, Funktionsdiagramme und Frontfolien-Ersatz - direkt auf Polycarbonat, ABS, Aluminium oder Edelstahl.
Höhe, Breite und Tiefe nach Vorgabe; Materialwechsel zwischen Polycarbonat, Aluminium und Edelstahl bei gleicher Bauform - oft ohne Werkzeugkosten.
Die Begriffe werden im Schaltschrankbau oft synonym verwendet, bezeichnen aber unterschiedliche Bauformen. Verwenden Sie in der Ausschreibung den richtigen Begriff, damit das gelieferte Gehäuse zur Spezifikation passt.
Größeres Gehäuse für Steuerung, Energieverteilung und Schaltgeräte. Mit Montageplatte, Tragschienen, Klemmleisten und Kabelführung. Wand-, Stand- oder Anreihform.
Mittelgroßes wand- oder geräteseitig montiertes Gehäuse für Elektronik, Sensorik und Mess- und Regeltechnik. Schutzart IP54 bis IP67.
Kleinere Box ohne Montageplatte für reine Verkabelung, Reihenklemmen oder Verteilung. Auch als Steckdosenverteiler ausgeführt.
Senden Sie uns Zeichnung, Kabelliste oder grobe Anforderungen. Unser Engineering-Team empfiehlt das passende Grundgehäuse, schlägt Material, Schutzart und Bohrbild vor und fertigt CNC-bearbeitete, beschriftete und individualisierte Schaltschränke aus eigener Produktion.
