PRÄZISE CNC-BEARBEITUNG
Individuelle CNC-Bearbeitung für Elektronikgehäuse
Mit unseren computergesteuerten, hochpräzisen CNC-Maschinen bearbeiten wir Ihre Kunststoff-, Aluminium- und Blechgehäuse mit millimetergenauer Präzision.
30+ Jahre90+ Länder10.000+ Hersteller
CNC-Bearbeitungskatalog herunterladen
WARUM ALTINKAYA
Warum Solidshell Enclosures für CNC-Bearbeitung wählen?
Jede Geometrie
Wir bieten die Möglichkeit, in verschiedenen geometrischen Formen und Größen zu schneiden.
Keine Mindestbestellmenge
Wir bearbeiten auch Einzelstückbestellungen.
Einwandfreie Verarbeitung
Wir bearbeiten alle Oberflächen von Gehäusen präzise und schnell mit unserem auf Gehäusebearbeitung spezialisierten Team.
Präzise Schnitttoleranzen
Wir können mit Toleranzen bis zu ± 0,1 mm bearbeiten.
Über 30 Jahre Erfahrung
Unser erfahrenes Team wird Sie zu den besten Ergebnissen führen.
Technischer Support
Wir können technischen Support bieten, damit Ihr Produkt die Erwartungen übertrifft.
Abfallfreie Produktion
Wir übernehmen den bei der Bearbeitung unserer Gehäuse anfallenden Verschnitt.
30+
Jahre Erfahrung
90+
Exportländer
10.000+
Hersteller vertrauen uns
1.300+
Produktvielfalt
BEARBEITUNGSMÖGLICHKEITEN
Schnittarten

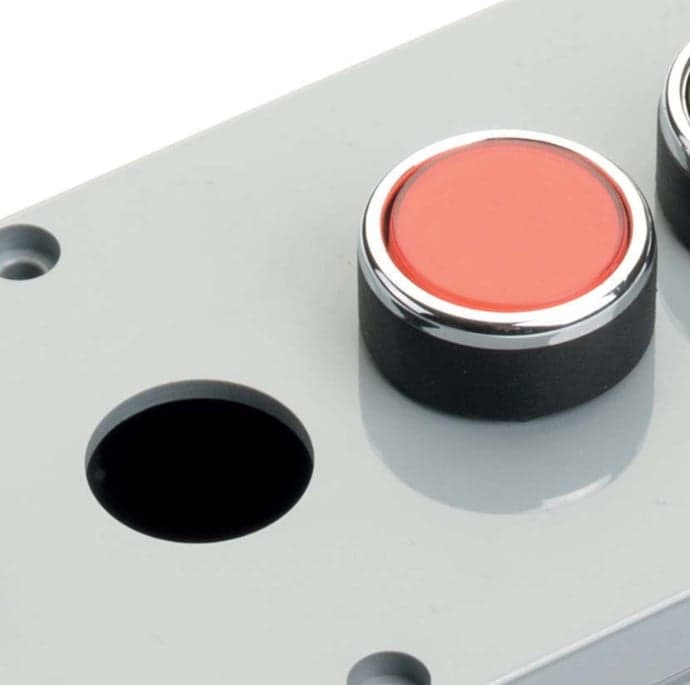

Kreisschnitt

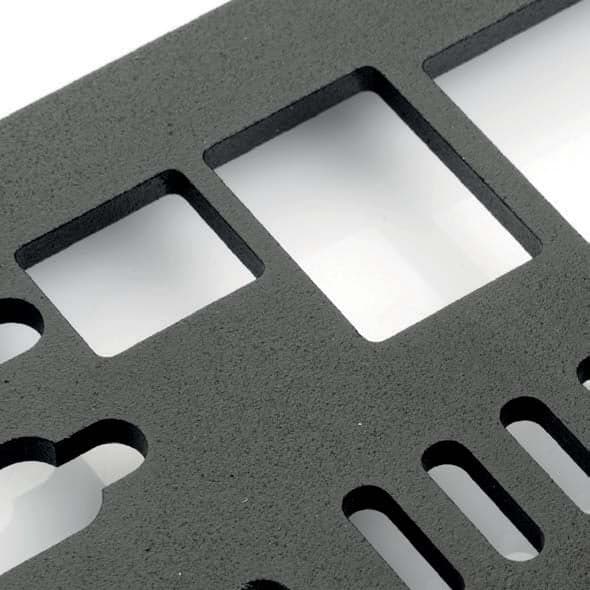

Rechteckschnitt

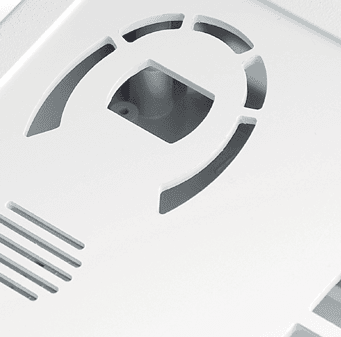

Kurvenschnitt

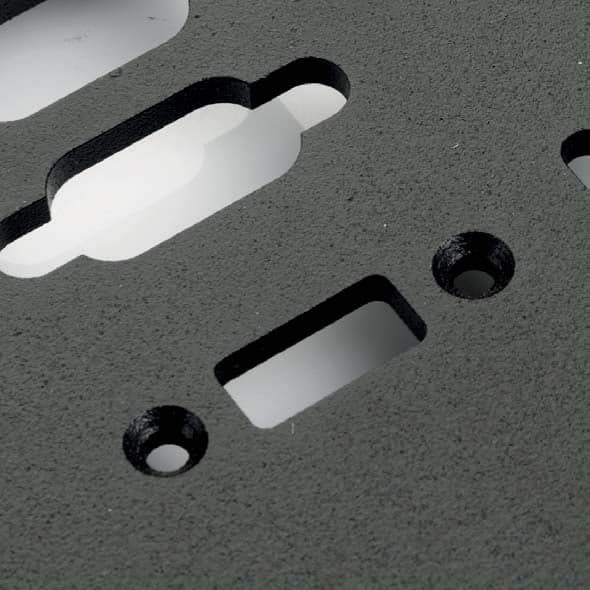

Etiketten-Vertiefungsfräsung

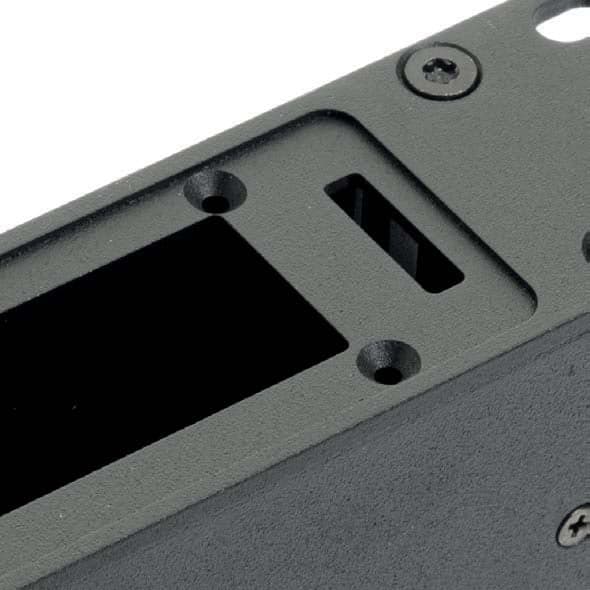

Flach- / Nutsenkung

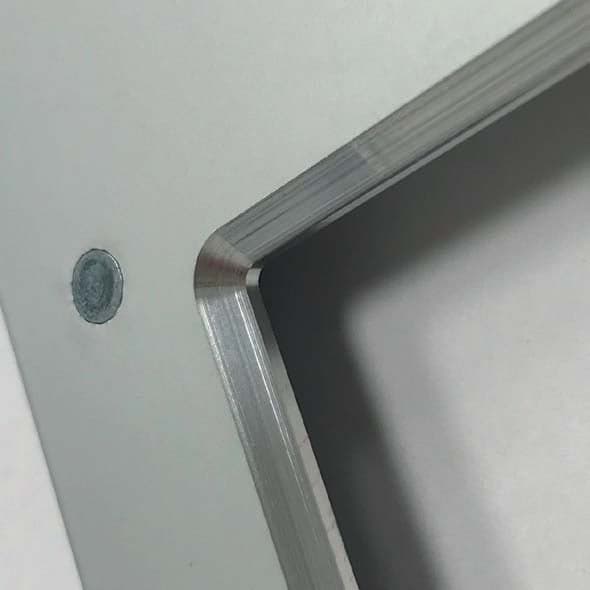

Fasenschnitt
BESTELLPROZESS
So bestellen Sie CNC-Bearbeitung
1
Zeichnung einsenden
Senden Sie uns Ihre technische Zeichnung oder Ihr Muster. Wir akzeptieren PDF, DXF, STEP und viele weitere Formate.
2
Schnelles Angebot erhalten
Unser Expertenteam prüft Ihre Zeichnung und erstellt Ihnen schnellstmöglich ein Angebot.
3
Ihr Produkt erhalten
Nach Ihrer Freigabe beginnt die Produktion und Ihre Produkte werden direkt zu Ihnen geliefert.
AUFTRAGSVERFOLGUNG
CNC-Bearbeitungscode
Wir vergeben für jeden CNC-Schnitt und Druckvorgang einen Code und speichern ihn in unseren Computersystemen. Wenn Sie Ihre Bestellung wiederholen möchten, können Sie diesen Code verwenden, um die Bearbeitung zu beschleunigen.
Möchten Sie ein Angebot für Ihr Projekt?
Senden Sie uns Ihre technische Zeichnung und wir erstellen Ihnen schnell ein Angebot.
Seit über 30 Jahren vertrauen uns mehr als 10.000 Hersteller in über 90 Ländern
Kontaktieren Sie unsTECHNISCHE DATEN
SCHNITTGEOMETRIE
Eckenradius
Da wir ein rotierendes Werkzeug verwenden, werden die Ecken der bearbeiteten Formen proportional zur Werkzeuggröße abgerundet.
Schärfere Ecken sind mit kleineren Werkzeugen möglich, dies erhöht jedoch unsere Bearbeitungszeit und Kosten.
| Material | Standardradius | Mindestradius |
|---|---|---|
| Kunststoff | 1,00 mm | 0,75 mm |
| Transparente Platte | 1,25 mm | 1,00 mm |
| Aluminium | 1,25 mm | 1,00 mm |
| Blech | 1,25 mm | 1,00 mm |
SCHRAUBENBEARBEITUNG
Senkung
Die Senkung wird durchgeführt, damit Schrauben bündig mit der Oberfläche abschließen.
| Größe | Schraubensenkhöhe | Materialstärke |
|---|---|---|
| M4 | 2,3 | 2,3 |
| M4,5 | 2,55 | 2,55 |
| M5 | 2,8 | 2,8 |
| M6 | 3,3 | 3,3 |
| M8 | 4,4 | 4,4 |
GEWINDESCHNEIDEN

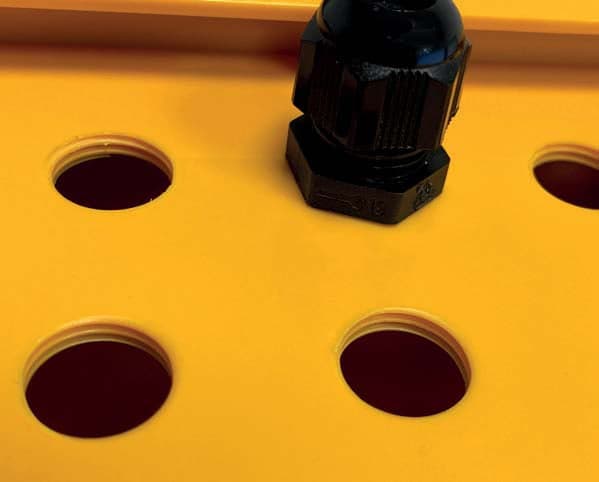

Gewindeschneiden
Anstatt einfache Löcher zu bohren und Muttern zu verwenden, wenn Komponenten wie Steckverbinder und Kabelverschraubungen an Gehäuse montiert werden, können wir die Gehäuseoberfläche auch mit Spezialwerkzeugen mit Gewinde versehen. Die angebotenen Gewindegrößen und Steigungen nach metrischem und PG-Standard finden Sie in der Tabelle.
| Metrisch | |
|---|---|
| Größe | Steigung |
| M2,5 | 0,45 |
| M3 | 0,50 |
| M4 | 0,70 |
| M5 | 0,80 |
| Metrisch | |
|---|---|
| Größe | Steigung |
| M10 | 0,75 |
| M10 | 1 |
| M25 | 1,50 |
| M32 | 1,50 |
| PG Panzer-Gewinde | |
|---|---|
| Größe | Steigung |
| PG7 | 1,27 |
| PG9 | 1,411 |
| PG11 | 1,411 |
| PG13,5 | 1,41 |
| PG16 | 1,411 |
| PG21 | 1,588 |
ZUSÄTZLICHE SERVICES
Zusätzliche Bearbeitungsservices
Vertiefung für Membran-Etiketten
Das Gehäuse kann so geschnitten werden, dass die Taste das Etikett nicht durchstößt und es flexibel bleibt.
Vertiefungsfräsung in gewünschter Tiefe

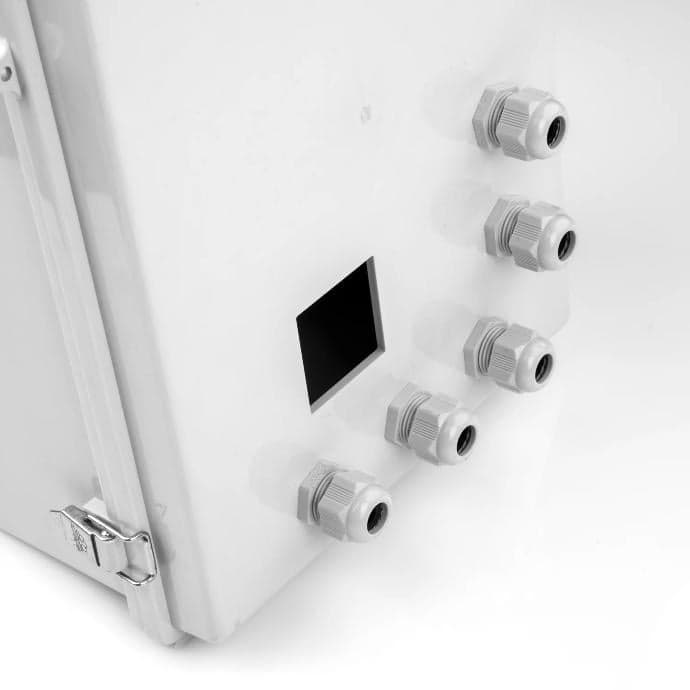

Vertiefungsfräsung kann auch auf Metalloberflächen durchgeführt werden.
Einpresskomponenten
Einpressmuttern, -schrauben und Abstandshalter sind Komponenten, die eine stärkere und langlebigere Montage aller Arten von Geräten und Leiterplatten ermöglichen. Speziell gefertigte Einpressmuttern, -schrauben und Abstandshalter werden mit hohem Druck in vorgebohrte Löcher in Weichmetall mit einer Spezialpresse eingepresst.
Für Metall- und Aluminiumoberflächen
Stark und langlebig
Gewindemontagefüße in gewünschter Höhe
Präzise Verarbeitung mit paralleler Pressmethode
Hohe Drehmomentfestigkeit
Keine zusätzlichen Löcher oder Gewinde erforderlich
Kostengünstige und saubere Verarbeitung
Schrauben, Muttern, offene und geschlossene Montagefüße
Einpressmutter (Stahl)
S-Modelle
Kompatibel mit M3, M4, M5, M6, M8 Größen
Einpressschraube (Stahl)
FH-Modelle
Kompatibel mit M3, M4, M5, M6, M8 Größen
DATEIVORBEREITUNG
Ihr Design einsenden
Anweisungen und Dateiformate für CNC-Bearbeitung
Sie können uns Ihre CNC-Bearbeitungsanweisungen in verschiedenen Formaten zusenden.
Wenn Sie keine technische Zeichnung haben, können Sie uns ein Muster des betreffenden Produkts zusenden. Die erforderlichen Zeichnungen werden von uns anhand des Musters erstellt und Ihnen zur Genehmigung zugesandt.
Wenn Sie uns während der Produktion die auf dem Gehäuse zu montierenden Komponenten (Leiterplatten, Steckverbinder, Klemmen, LCD-Bildschirme usw.) zusammen mit dem Mustergehäuse zusenden, können wir die Passgenauigkeit der Komponenten beim ersten Produktionslauf überprüfen und die Bearbeitungsmaße und Toleranzen an die Muster anpassen.
Bitte achten Sie darauf, dass der Dateimaßstab 1:1 beträgt.
| Dateiformat | 2D / 3D | Dateiendung |
|---|---|---|
| Handgezeichnete Skizze | 2-dimensional | pdf, jpg, png, tif |
| AutoCAD-Zeichnung | 2-dimensional | dxf |
| PDF-Zeichnung | 2-dimensional | |
| Step | 3-dimensional | stp, step |
| Parasolid | 3-dimensional | x_t |
| Iges | 3-dimensional | igs |

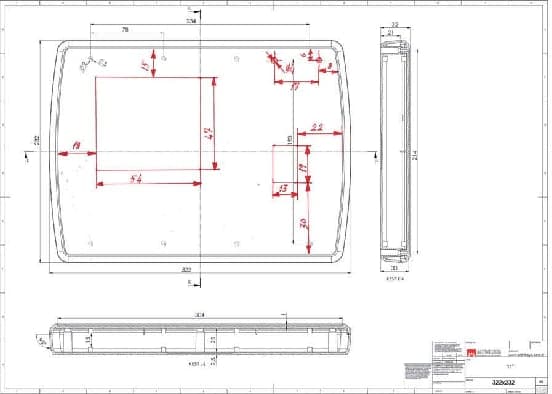

Technische Zeichnung für CNC-Bearbeitung
Bei der Bemaßung einer technischen Zeichnung bestimmen Sie den Mittelpunkt und geben Maßwerte an, oder geben Maße von Punkten am Gehäuse an, die mit einem Messschieber gemessen werden können.
Toleranzen DIN7168
Obwohl unsere CNC-Maschinen eine hohe Präzision aufweisen, vermeiden Sie die Angabe sehr enger Toleranzen, da Kunststoff ein flexibles Material ist. Nachfolgend finden Sie die von uns verwendeten allgemeinen Toleranzen. Für spezielle Toleranzen oder Teile mit besonderen Montageanforderungen wenden Sie sich an unsere Spezialisten.
| Nennmaße (mm) | 0,5 - 3 | 3 - 6 | 6 - 30 | 30 - 120 | 120 - 400 |
|---|---|---|---|---|---|
| Mittel | ± 0,1 | ± 0,1 | ± 0,2 | ± 0,30 | ± 0,5 |
REFERENZEN

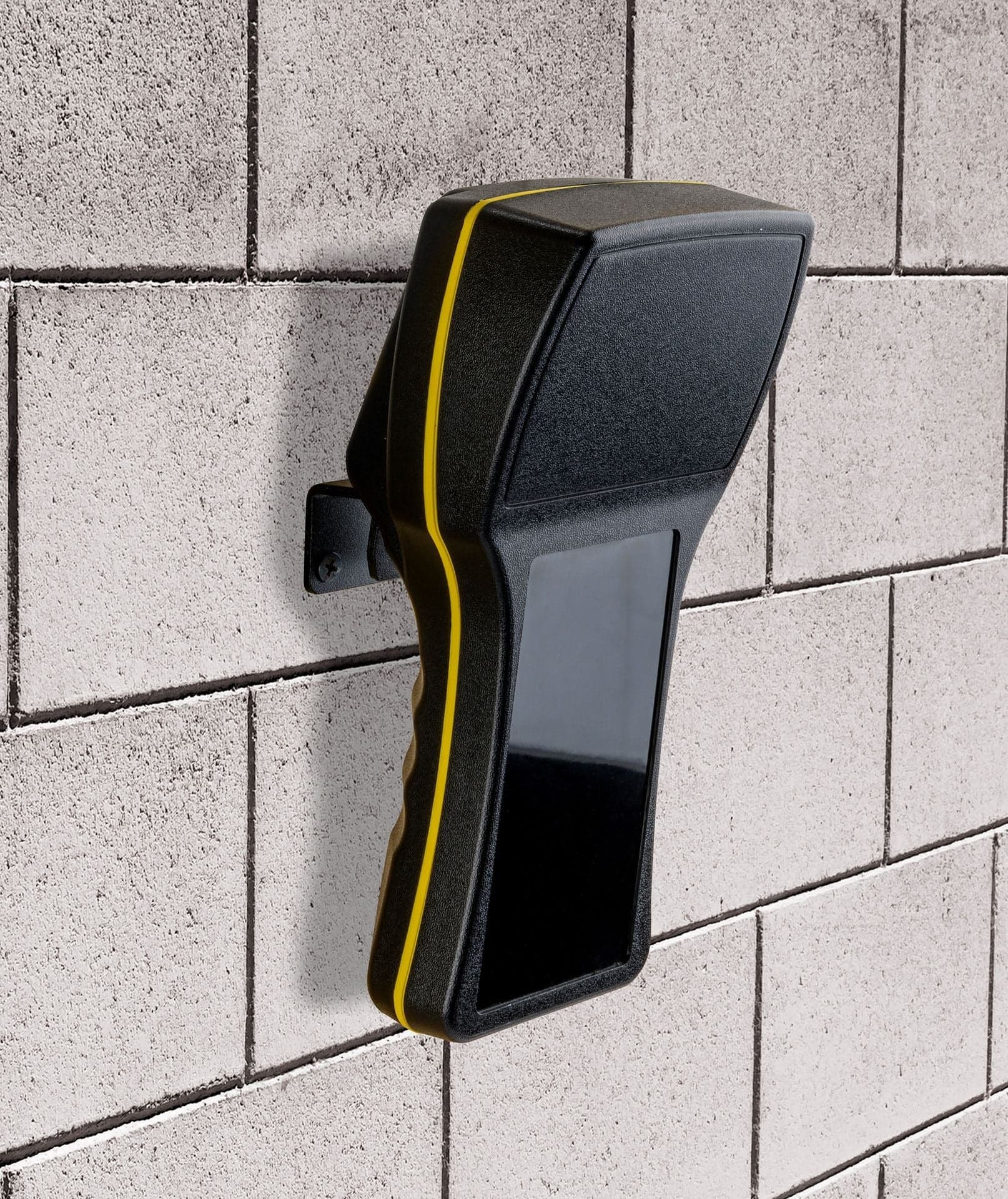

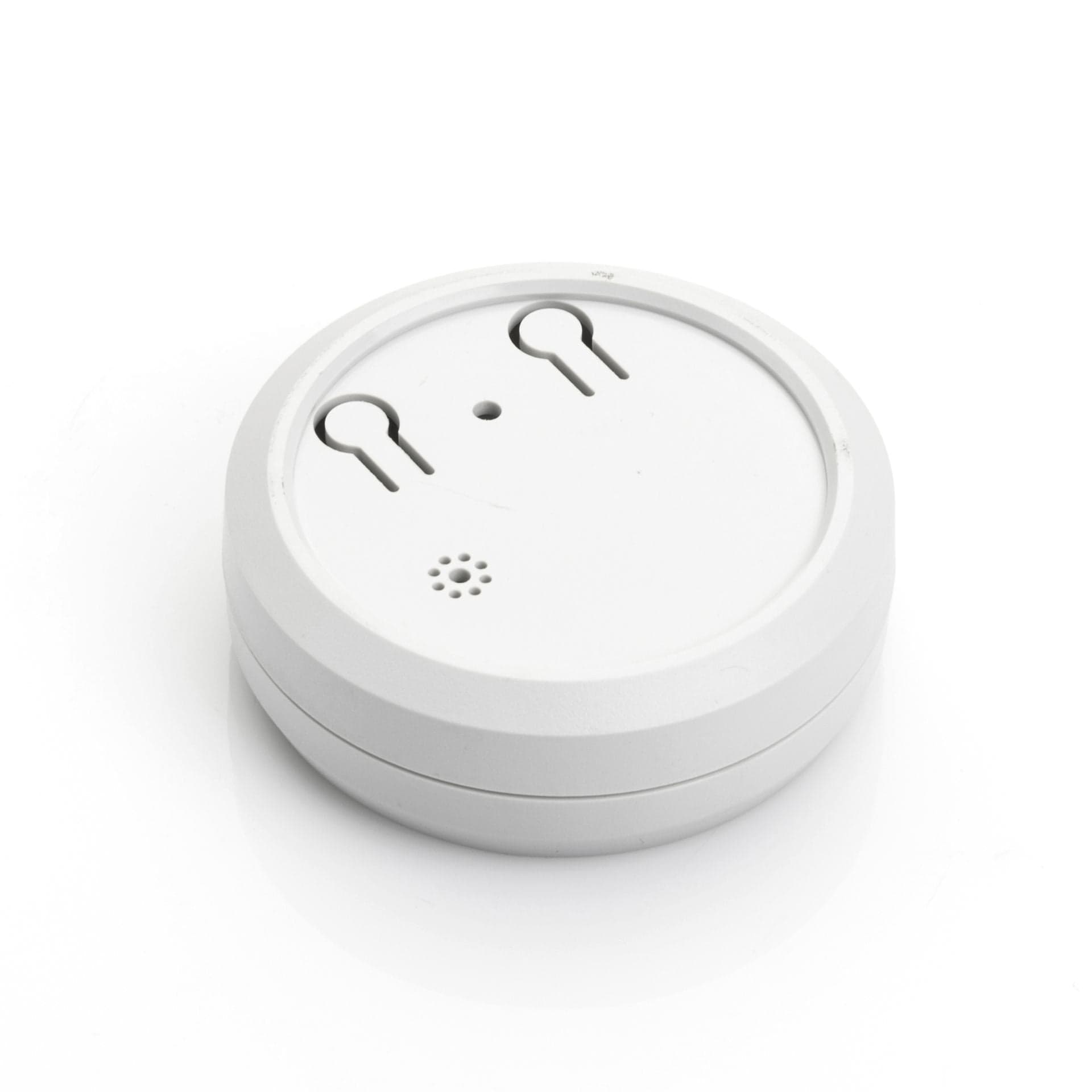

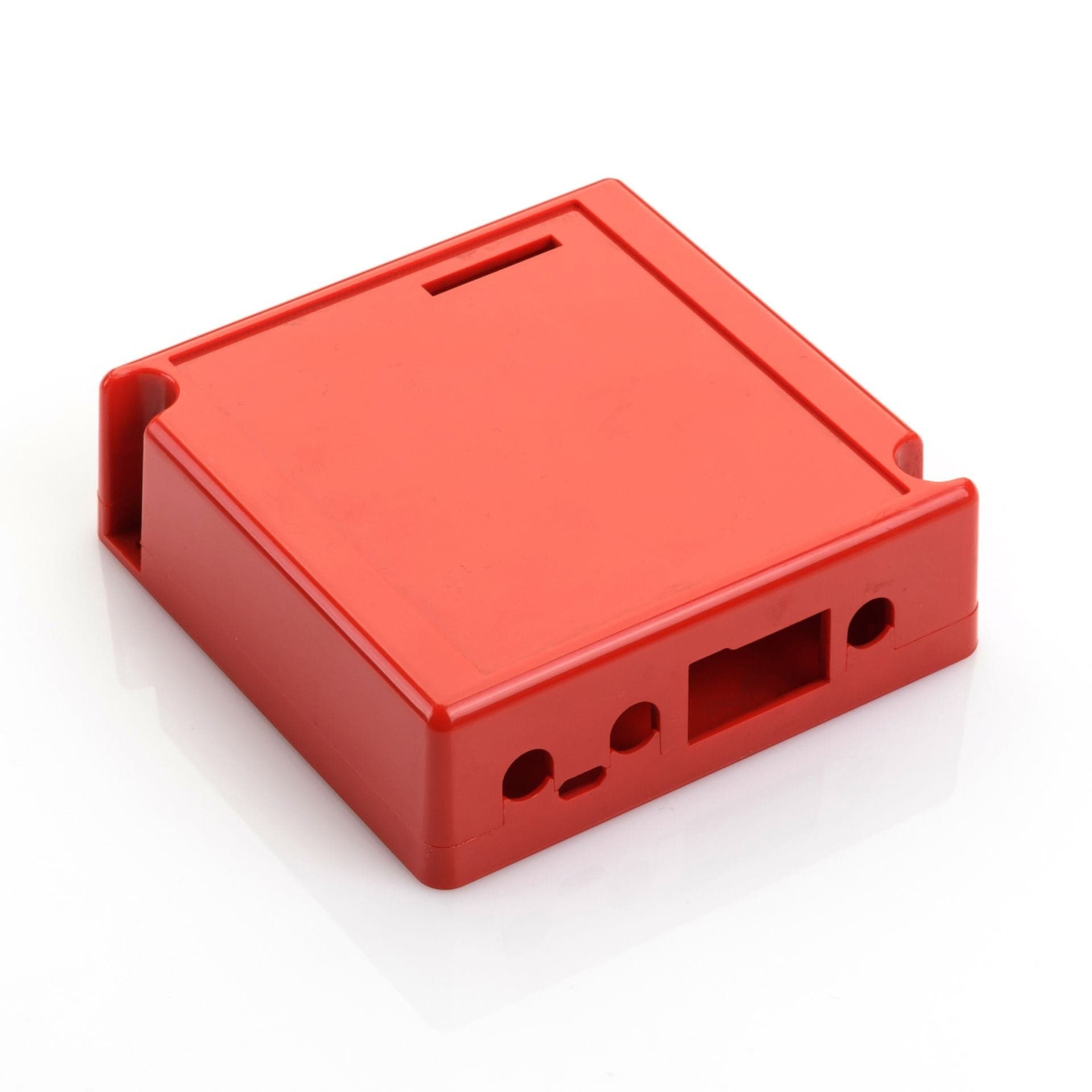

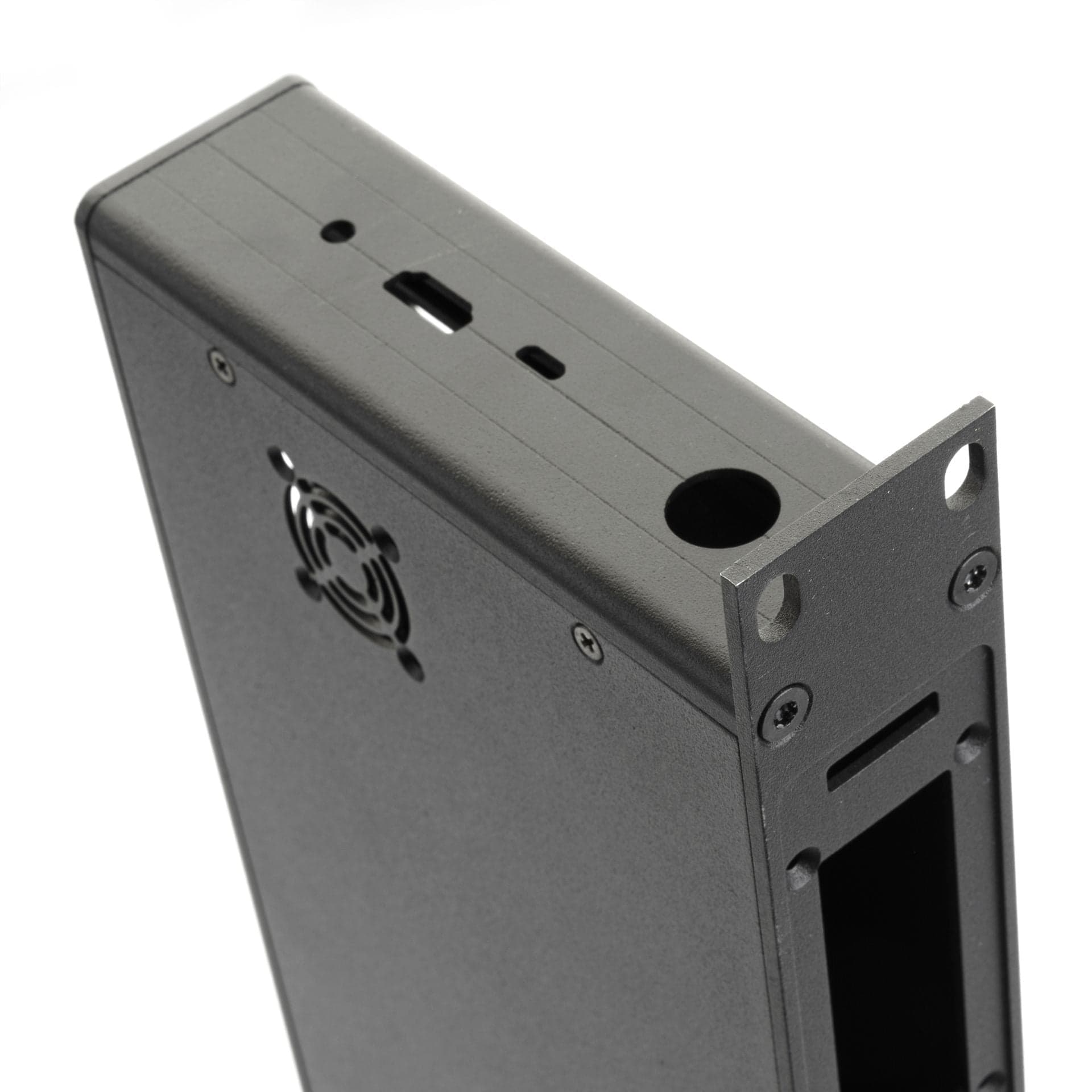

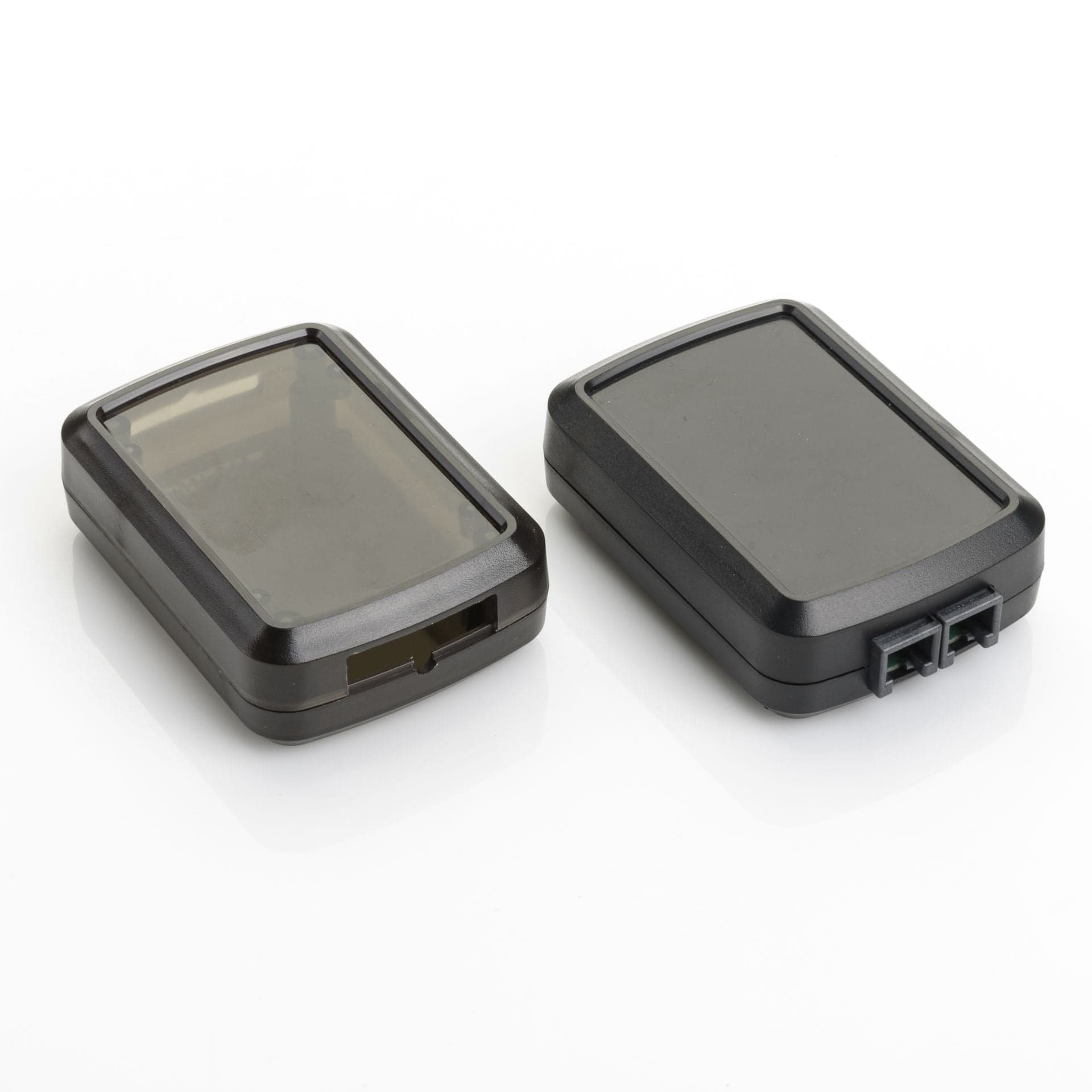

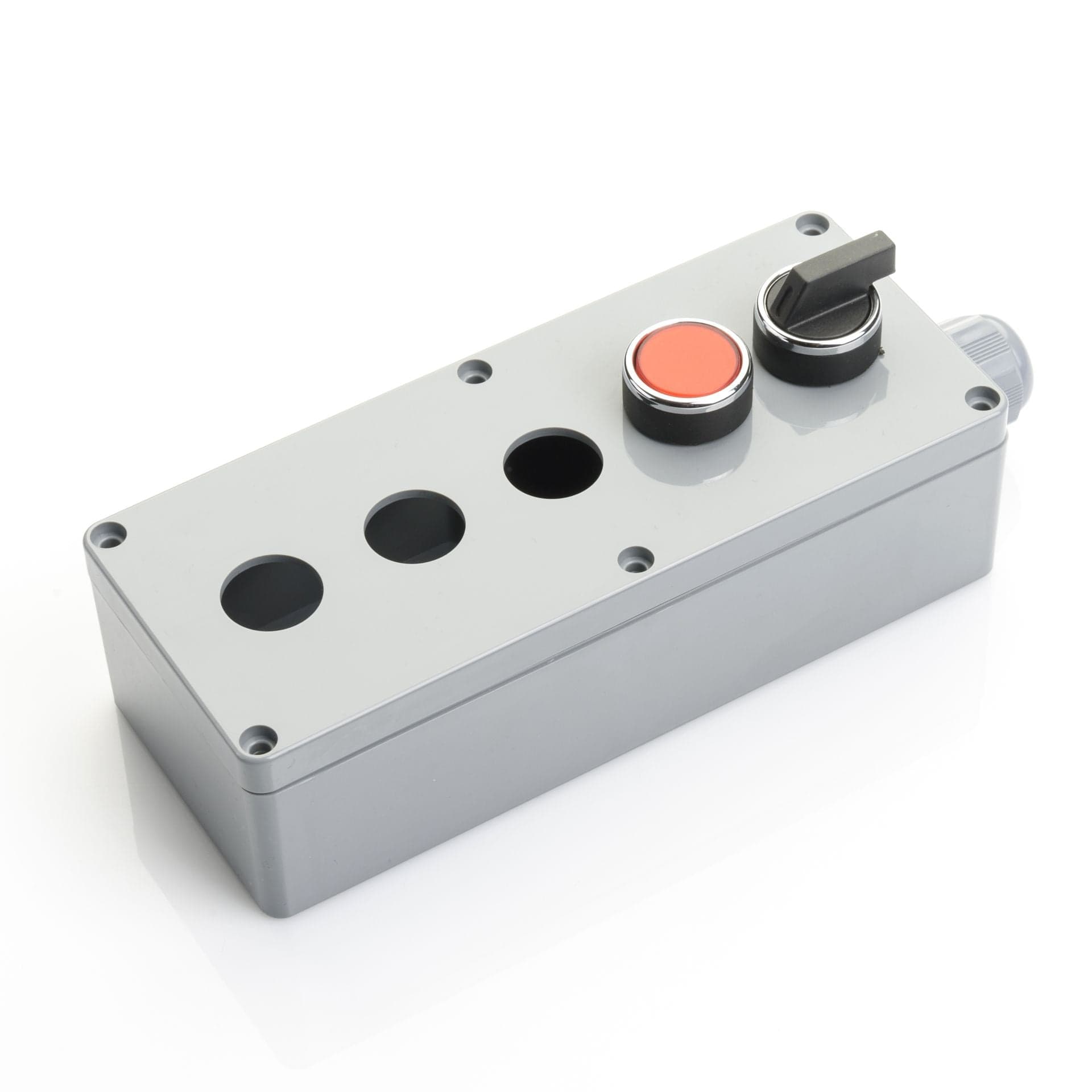

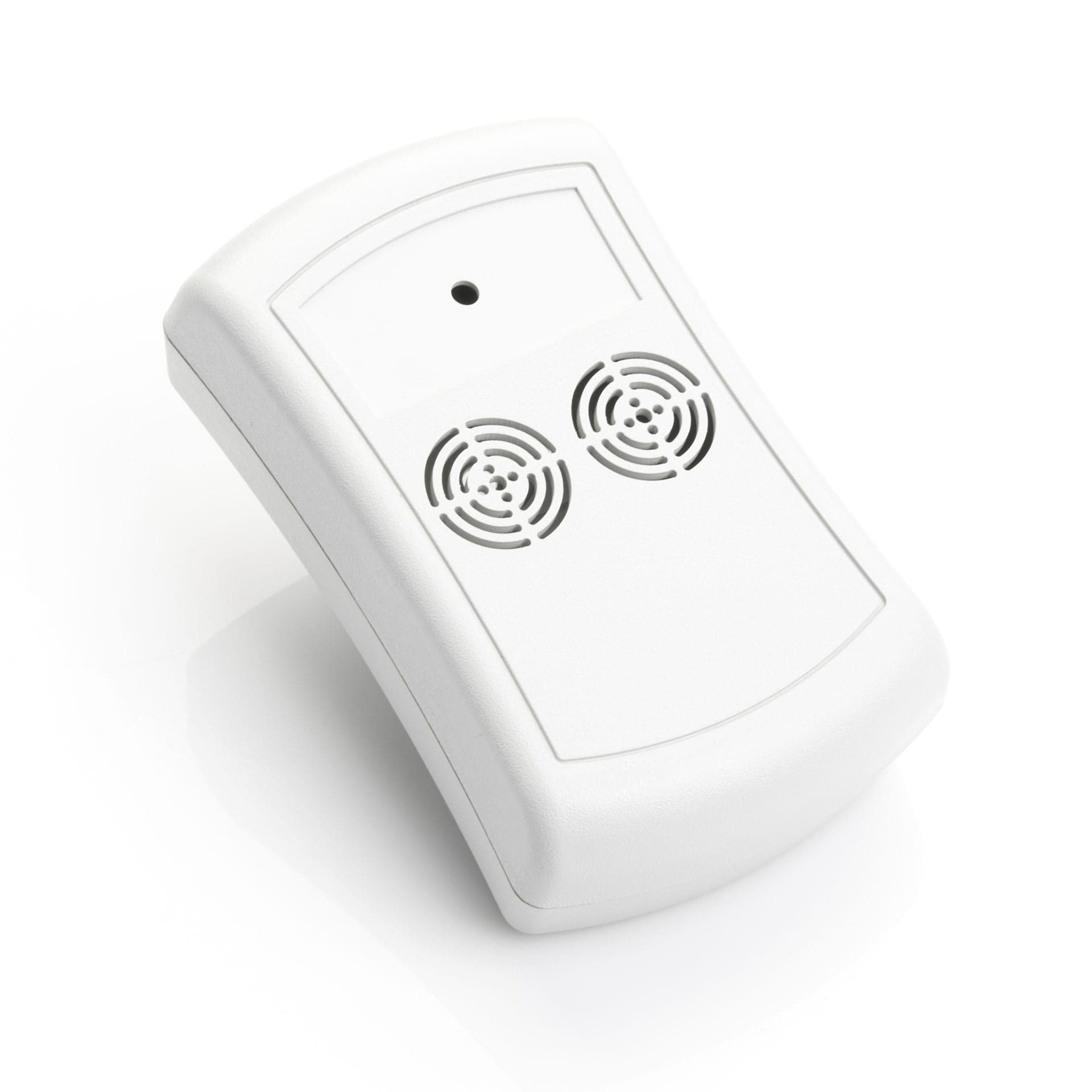

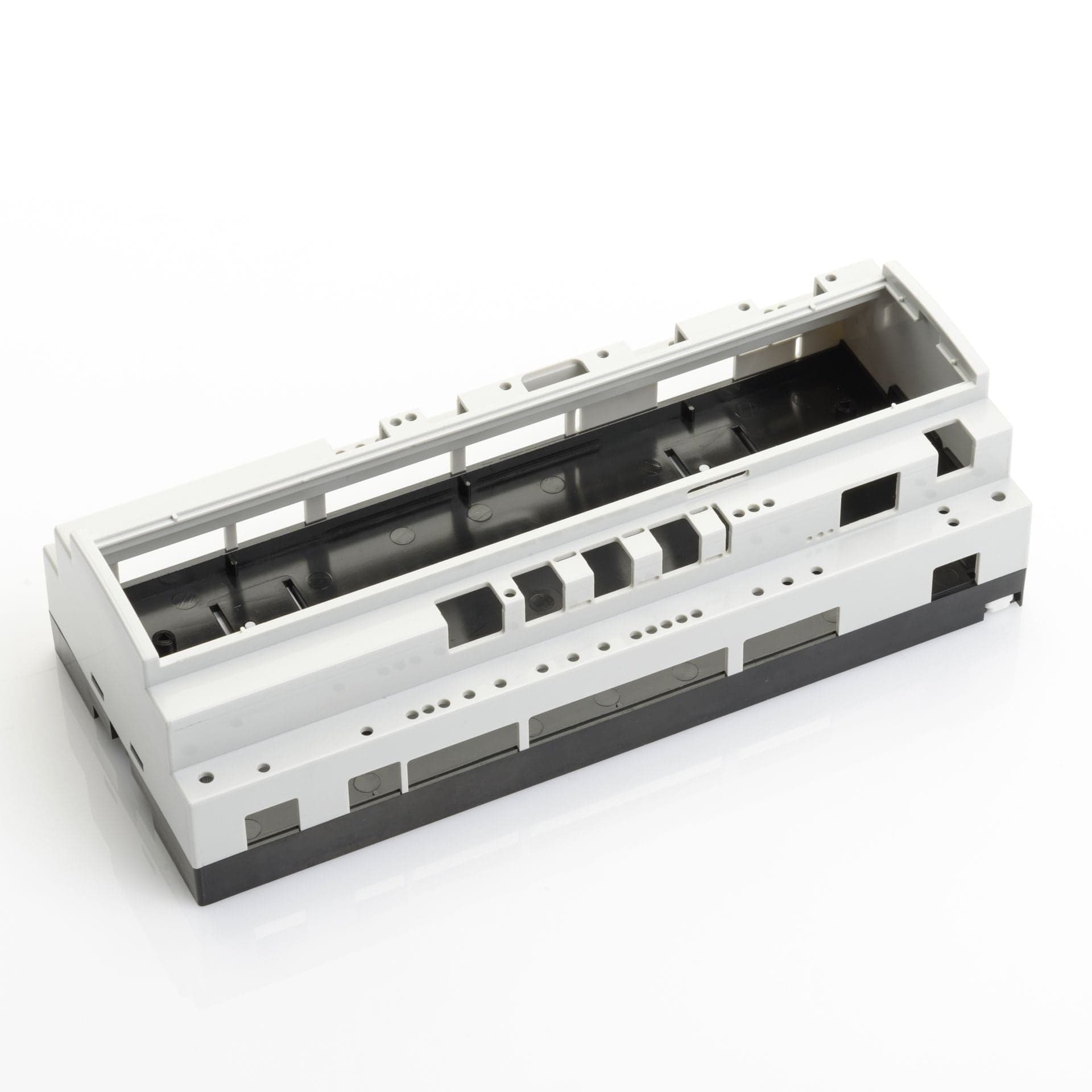

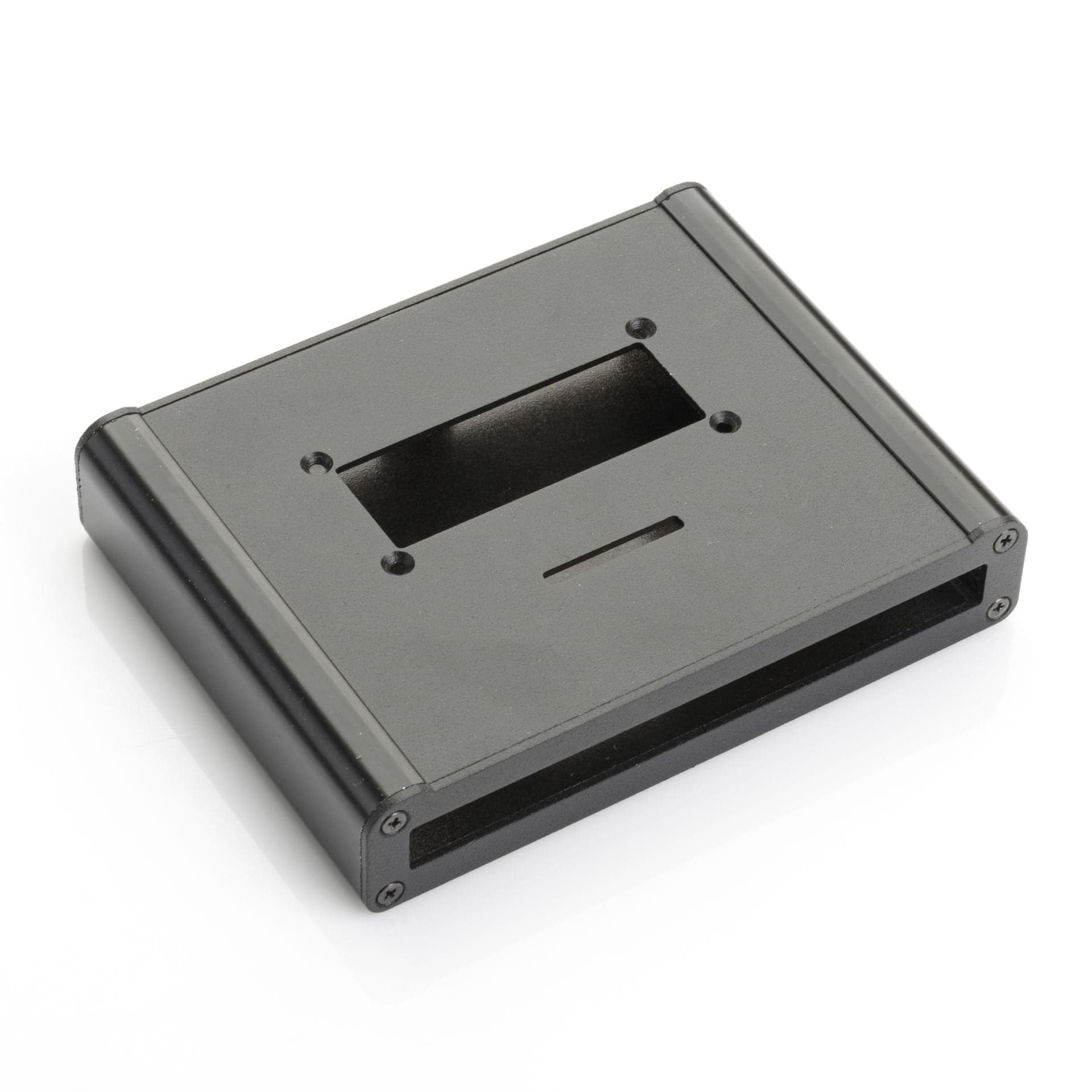

CNC-Bearbeitungsbeispiele
Einige Beispiele unserer CNC-Bearbeitungsarbeiten für unsere Kunden.
HÄUFIG GESTELLTE FRAGEN
Häufig gestellte Fragen zur CNC-Bearbeitung
Gibt es eine Mindestbestellmenge?
Nein, es gibt keine Mindestbestellmenge. Wir bearbeiten auch Einzelstückbestellungen.
Welche Dateiformate akzeptieren Sie?
Wir akzeptieren handgezeichnete Skizzen (PDF, JPG, PNG), AutoCAD-Zeichnungen (DXF), PDF-Zeichnungen, STEP, Parasolid und IGES-Formate. Bitte achten Sie darauf, dass der Dateimaßstab 1:1 beträgt.
Welche Toleranzen bieten Sie an?
Wir wenden allgemeine Toleranzen gemäß DIN7168-Standard an. Wir bieten ± 0,1 mm im Bereich von 0,5-3 mm und ± 0,2 mm im Bereich von 6-30 mm. Kontaktieren Sie unsere Spezialisten für spezielle Toleranzanforderungen.
Welche Materialien können Sie bearbeiten?
Wir können CNC-Bearbeitung an Kunststoff, Aluminium-Extrusion, Blech, transparenten Platten und Aluminium-Druckguss durchführen.
Kann ich ein zuvor bearbeitetes Teil nachbestellen?
Ja, wir vergeben für jeden CNC-Bearbeitungsauftrag einen Bearbeitungscode. Mit diesem Code können Sie Nachbestellungen schnell aufgeben.
Suchen Sie CNC-Bearbeitungsservices für Ihr Projekt?
Unser Expertenteam ist bereit zu helfen. Senden Sie uns Ihre technische Zeichnung und wir erstellen Ihnen schnell ein Angebot.
