Rasterzeichnung in Vektorgrafik umwandeln

Rasterbilder bestehen aus Pixeln und verlieren beim Vergrößern an Schärfe. Vektorgrafiken hingegen werden durch mathematische Formen definiert und bleiben unabhängig von der Größe scharf und klar. Deshalb werden Vektorgrafiken für Druck- und Designarbeiten bevorzugt.

Wenn Sie nur eine Rasterdatei wie JPEG, TIFF, PNG oder BMP haben, müssen Sie diese vor dem Teilen Ihrer Datei für UV-Druck, Laserbeschriftung und ähnliche Arbeiten in eine Vektorgrafik umwandeln.

Rasterbild

Vektorgrafik

In dieser Anleitung zeigen wir Ihnen Schritt für Schritt, wie Sie mit der Software Inkscape eine Rasterdatei einfach in eine Vektorgrafik umwandeln können. Inkscape ist Open Source und kostenlos.

Warum brauchen wir Vektorgrafiken?

Vektordateien werden durch geometrische Formen und präzise Koordinaten definiert. Dies ermöglicht es unseren Druckmaschinen, die Zeichnung mit hoher Genauigkeit zu verarbeiten. Rasterdateien hingegen bestehen aus Pixeln und verlieren je nach Auflösung beim Drucken an Schärfe und Klarheit. Die Unfähigkeit von Rasterdateien, bei jeder Größe korrekte Kantenlinien zu erzeugen, verringert die Druckqualität und führt zum Verlust von Details. Daher müssen Sie Ihre Designs in Vektorgrafiken umwandeln, um perfekte Druckergebnisse zu erzielen.

Legen wir los

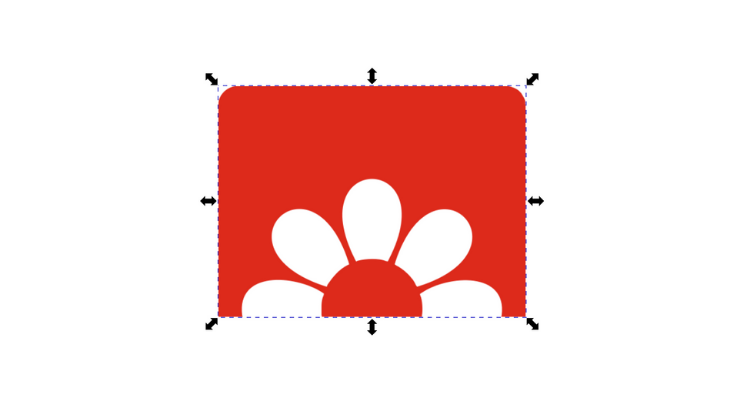

1) Importieren Sie Ihre Rasterzeichnung

Erstellen Sie ein neues Dokument in Inkscape und importieren Sie Ihr Rasterbild.

Wenn Sie mit dem Node Tool auf Ihre Zeichnung klicken, werden Sie sehen, dass keine Knoten ausgewählt sind. Außerdem werden Sie beim Heranzoomen feststellen, dass die Qualität nachlässt.

Wir werden dieses Problem lösen, sobald Sie die folgenden Schritte abgeschlossen haben.

2) Bitmap nachzeichnen

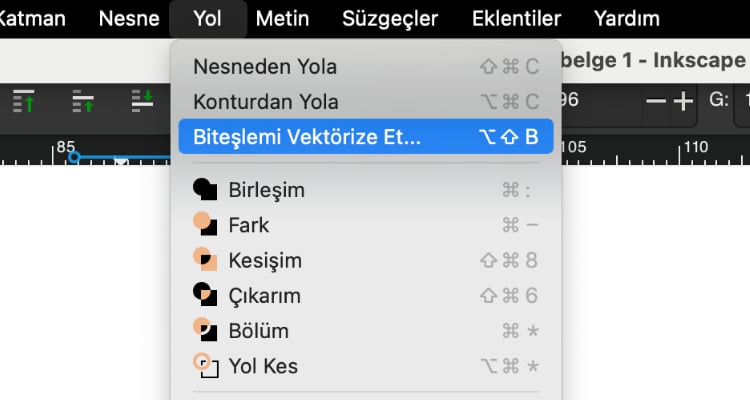

Klicken Sie auf die Schaltfläche Bitmap nachzeichnen unter dem Pfad-Menü.

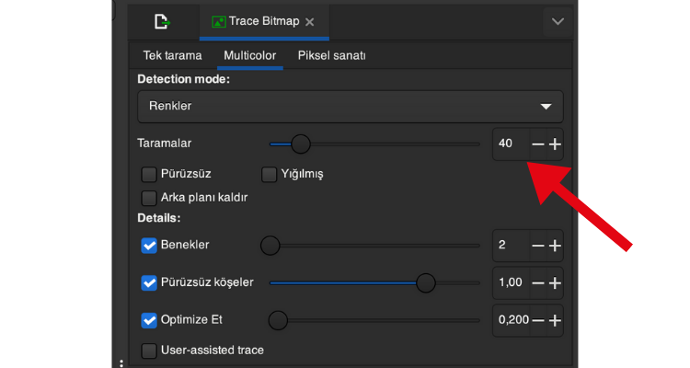

Oben im geöffneten Fenster sehen Sie mehrere Optionen. Da wir mit einem farbigen Bild arbeiten, wählen wir die Option Multicolor. Wenn Sie mit einem Schwarz-Weiß-Bild arbeiten, ist die Einzelabtastung besser geeignet.

Unter Detection mode gibt es vier Optionen. Schauen wir uns an, wie sie funktionieren:

• Helligkeitsstufen: Führt eine Schwarz-Weiß-Nachzeichnung basierend auf den Helligkeitsstufen der Pixel im Bild durch.
• Farben: Zeichnet basierend auf Farbänderungen im Bild nach.
• Graustufen: Reduziert das Bild auf Grautöne und führt eine Nachzeichnung basierend auf Kontrast- und Helligkeitsunterschieden durch.
• Automatisch nachzeichnen (Langsamer): Verwendet einen automatischen Nachzeichnungsalgorithmus für komplexere Nachzeichnungsvorgänge, kann aber länger dauern als andere Optionen.

Da unser Logo farbig ist, fahren wir mit Farben fort.

Der als Abtastungen angegebene Wert ist tatsächlich die Anzahl der Farben in der resultierenden Vektorgrafik. Durch Ändern dieses Wertes können Sie ein Ergebnis mit mehr oder weniger Details erhalten. Experimentieren Sie mit diesem Wert, um den besten für Ihre Bedürfnisse zu finden.

Klicken Sie auf die Schaltfläche Anwenden, um Ihr Rasterdesign in eine Vektorgrafik umzuwandeln.

3) Vereinfachen

Wählen Sie erneut das Node Tool aus der Werkzeugleiste.

Wenn Sie der Meinung sind, dass Ihre Grafik mit zu vielen Knoten erstellt wurde, ist die Lösung in Inkscape sehr einfach.

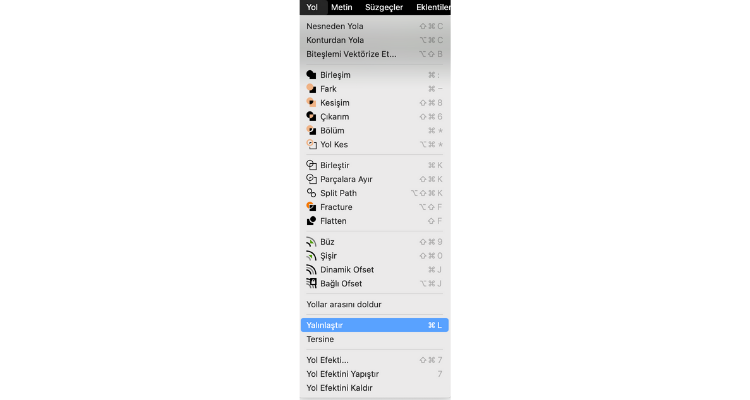

Klicken Sie auf Vereinfachen im Pfad-Menü.

Sie werden sehen, dass die Anzahl der Knoten abgenommen hat.

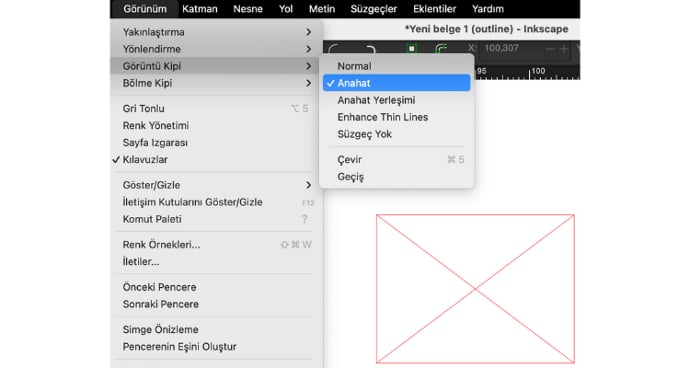

Als Nächstes wechseln wir zur Umriss-Ansicht über das Untermenü Anzeigemodus im Ansicht-Menü. In dieser Ansicht können wir die Knoten, die unsere Zeichnung bilden, deutlich sehen.

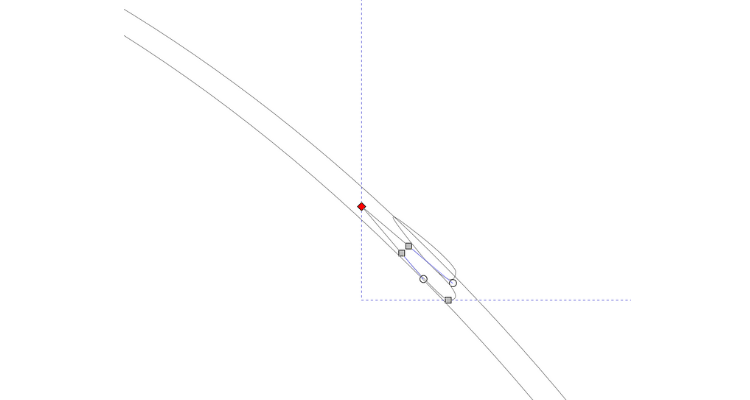

Obwohl wir den Vereinfachen-Befehl ausgeführt haben, können unnötige Formen entstanden sein, wie im Bild links zu sehen.

Nachdem Sie sichergestellt haben, dass das Node Tool in der Werkzeugleiste ausgewählt ist, klicken Sie mit dem Cursor auf diese überschüssigen Knoten und löschen Sie sie.

Nachdem Sie alle Überschüsse gelöscht haben, schalten Sie die Ansicht wieder auf Normal um.

Herzlichen Glückwunsch. Sie haben Ihr Rasterbild erfolgreich in eine Vektorgrafik umgewandelt.

Wenn Sie in Ihre Vektorgrafik hineinzoomen, werden Sie sehen, dass sie nicht verpixelt.

Checkliste vor dem Druck

Stellen Sie sicher, dass Sie vor dem Senden Ihrer Datei an uns Folgendes überprüft haben.

• Das Dateiformat ist eines der akzeptierten Formate: .pdf, .svg, .ai, .cdr, .afdesign und .eps
• Das Design ist vektorisiert.
• Alle Geometrien sind geschlossen.
• Alle Texte wurden in Pfade umgewandelt.
• Im Design wurde das CMYK-Farbmodell verwendet.
• Das Design sollte im Maßstab 1:1 sein.
