IN-203

12 produtos encontrados
0.14×0.14×0.12 in
Para ver os preços
0.18×0.18×0.16 in
Para ver os preços
0.18×0.18×0.23 in
Para ver os preços
0.25×0.25×0.16 in
Para ver os preços
0.25×0.25×0.32 in
Para ver os preços
0.28×0.28×0.23 in
Para ver os preços
0.34×0.34×0.27 in
Para ver os preços
0.28×0.28×0.37 in
Para ver os preços
0.24×0.24×0.33 in
Para ver os preços
0.17×0.17×0.19 in
Para ver os preços
0.23×0.23×0.31 in
Para ver os preços
0.14×0.14×0.16 in
Para ver os preços
Os insertos são elementos de fixação utilizados para criar pontos de montagem de parafusos em caixas de dispositivos electrónicos produzidos pelo método de moldagem por injeção. Colocados no interior do corpo de plástico, evitam o desgaste da rosca durante as operações de desaparafusamento-inserção e proporcionam uma ligação duradoura.
Os insertos desta categoria incluem tipos adequados para inserção no molde, bem como modelos de uso geral que podem ser utilizados em montagens fora do molde. Com opções adequadas a diferentes diâmetros de parafuso e métodos de montagem, oferece uma montagem controlada e repetível em aplicações de caixas electrónicas.
Parafusos e porcas
Guia de seleção de insertos de latão
Compare as dimensões da tabela com o alojamento plástico. A tabela reúne códigos atuais, medidas técnicas e, quando disponível, o desenho da categoria.
Intervalo da rosca interna
Valores a verificar no projeto
Verifique o desenho do produto e teste a montagem na peça plástica real antes da produção em série.

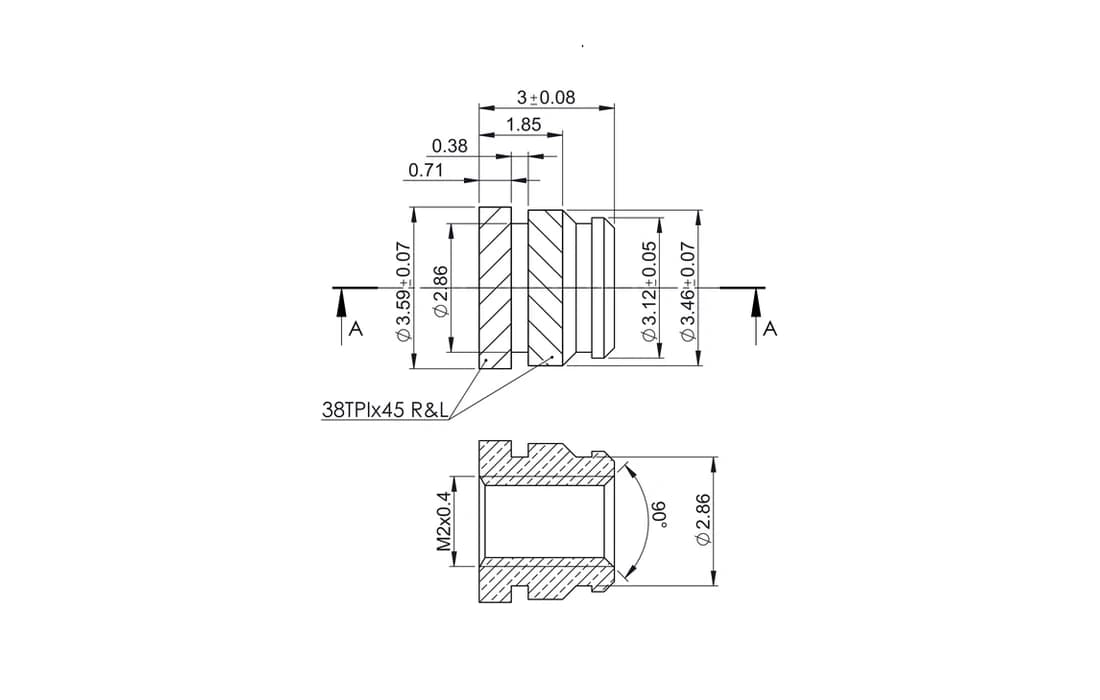

IN-203

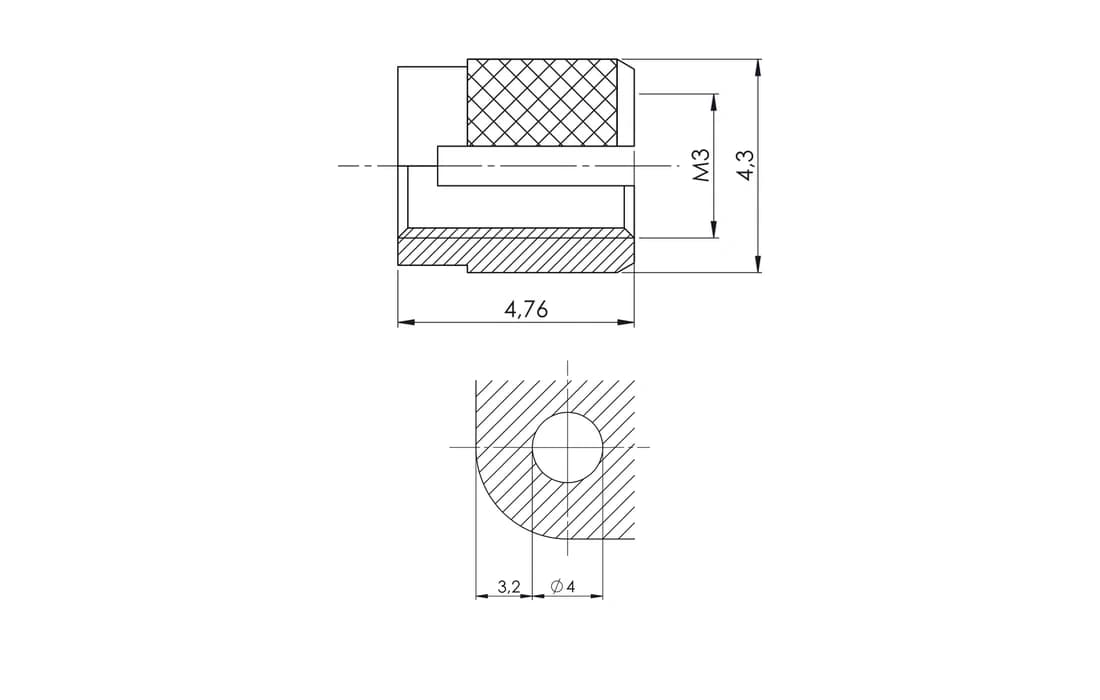

IN-347

Faça corresponder a dimensão à norma do parafuso utilizado.
Compare o diâmetro do inserto com o furo de montagem e a espessura do plástico.
Verifique o comprimento do inserto em relação à altura do ressalto e ao fundo do furo cego.
Escolha um corpo para sobremoldagem, pressão, calor ou expansão.
Escolha o produto certo, da rosca à montagem
O material plástico, a geometria do alojamento e a sequência de produção determinam o tipo de inserto adequado.
Coloque o inserto no molde antes da injeção. A posição e o fluxo do plástico devem respeitar o desenho do produto.
IN-203, IN-254, IN-506
Instale o inserto depois da moldagem num furo preparado. Verifique o diâmetro e a temperatura de aplicação para o material.
IN-347, IN-479
Para cargas de torção e extração, avalie em conjunto a forma do corpo, a geometria do alojamento e a força de montagem.
IN-483
Notas de seleção técnica
Esta categoria inclui insertos de latão que criam uma rosca interna metálica em corpos plásticos. Compare os códigos de produto verificando em conjunto a rosca interna, o diâmetro exterior, o comprimento, o furo de montagem e a forma do corpo. A secção superior apresenta parâmetros de seleção rápida; esta secção descreve as verificações técnicas para o projeto da peça.
Um inserto de latão é um elemento de fixação que cria uma rosca interna metálica numa peça plástica. O parafuso trabalha na rosca metálica do inserto em vez de diretamente no plástico. Esta estrutura mantém a estabilidade dimensional em tampas, painéis e pontos de manutenção desmontados repetidamente.
Os parafusos removidos e instalados repetidamente em tampas, painéis ou suportes de placas de circuito podem desgastar a rosca plástica. Um inserto cria nestes pontos uma ligação roscada mais controlada e repetível. Avalie em conjunto o diâmetro do ressalto, a espessura da parede e a folga em redor do eixo do parafuso.
Selecione a rosca interna de acordo com a norma do parafuso. M2 e M2.5 são adequados para pequenas montagens eletrónicas, M3 e M4 para ligações gerais de corpos, e M5 e M6 para pontos que exigem maior força de aperto. Insertos com a mesma rosca podem ter diâmetros exteriores e comprimentos diferentes, por isso não escolha apenas pela rosca interna.
Verifique o diâmetro exterior, o comprimento e o furo de montagem do inserto juntamente com a geometria do ressalto plástico. Um furo estreito pode fissurar o plástico, um furo largo pode reduzir a retenção e uma profundidade insuficiente pode impedir o engate completo da rosca. Em furos cegos, verifique também a distância até ao fundo.
Os insertos padrão fornecem uma superfície roscada metálica básica. Os tipos de expansão criam uma ação de bloqueio diferente dentro do furo plástico durante a montagem. Uma forma hexagonal fornece apoio geométrico contra a rotação.
Antes de escolher um código de produto, avalie em conjunto a rosca interna, o diâmetro exterior, o comprimento do inserto, o furo de montagem, a profundidade do furo cego, o material plástico, a carga da ligação e a frequência de manutenção.
Guia de seleção de insertos de latão
Verifique em conjunto o parafuso, o alojamento e as condições de montagem antes de concluir a seleção.
Um inserto de latão cria uma rosca interna metálica numa peça plástica. Reduz o desgaste em uniões aparafusadas que são abertas e fechadas com frequência.
As roscas de plástico podem desgastar-se com montagens e manutenções repetidas. Um inserto fornece uma rosca metálica reutilizável para tampas, painéis e pontos de fixação de placas de circuito.
Faça corresponder a dimensão métrica do parafuso à rosca interna do inserto. Verifique também o diâmetro exterior, o comprimento e o furo de montagem.
Os insertos de expansão são adequados para montagem após a moldagem ou para furos que exigem outro tipo de bloqueio. Verifique a geometria do furo e a força de montagem no desenho do produto.
Um furo estreito pode fissurar o plástico, enquanto um furo largo pode reduzir a retenção. Use a dimensão e a tolerância indicadas no desenho do produto.
Um inserto sobremoldado liga-se ao plástico durante a injeção. Os insertos por pressão, calor ou expansão são instalados depois da produção num furo preparado.
Verifique em conjunto o parafuso, o alojamento e as condições de montagem antes de concluir a seleção.
